2.4 ПЦН РСПИ «Струна-5»

БПУ (блок пультовой универсальный) (см. Рис. 22), совместно с АРМ составляют основу ПЦН РСПИ «Струна-5», наличие БПУ значительно увеличивают надежность работы РСПИ. Дело в том, что наиболее уязвимым (менее отказоустойчивым) узлом в РСПИ является АРМ. Данный факт объясняется большой сложностью ПЭВМ и несовершенством программного продукта (АРМ) по сравнению с программным обеспечением БПУ, также гораздо проще и аппаратная часть БПУ по сравнению с ПЭВМ, что и определяет его большую надежность при работе.

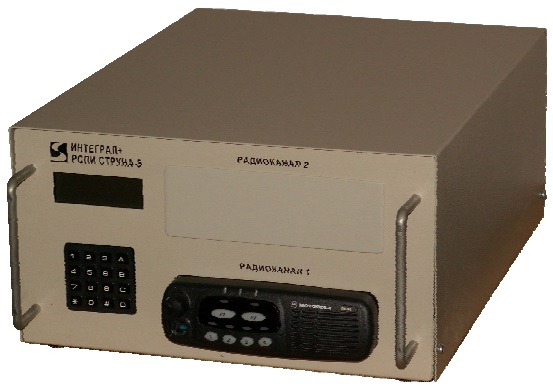

Рис. 22
Внешний вид БПУ

БПУ выполняет следующие функции:

- опрос по радиоканалу в протоколе «Струна-5М» до 1024 объектовых радиоканальных охранно-пожарных блоков (БРО) и до 3072 проводных объектовых блоков (БПО);

- опрос по радиоканалу в немодернизированном протоколе (старом протоколе) «Струна-5» до 128 БРО;

- работу в режиме подключения к компьютеру (штатный режим) с передачей поступающих сообщений программному обеспечению верхнего уровня;

- работу в автономном режиме с возможностью хранения до 20 000 последних поступивших сообщений;

- индикацию до 30 последних поступивших тревожных сообщений;

- индикацию следующих параметров радиоканальных блоков:
- состояние охранной подсистемы;
- питания;
- связь с пультом управления;
- состояние канала связи;
- состояние датчика взлома корпуса;
- ведение статистики неответов радиоканальных блоков;
- переход на резервное питание в случае необходимости, контроль питания, автоматическое отключение при разрядке резервного источника;
- индикацию активной помехи в радиоканале;
- автоматический переход на резервную частоту;
- встроенные средства настройки и тестирования пультового блока.

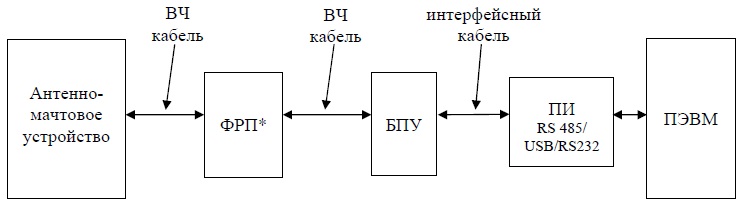

Рис. 23
Схема ПЦН РСПИ «Струна-5»

Обозначения:
ФРП - фильтр полосовой радиочастотный;
БПУ - блок пультовой универсальный;
ПИ - преобразователь интерфейса;
ПЭВМ - персональная электронно-вычислительная машина.

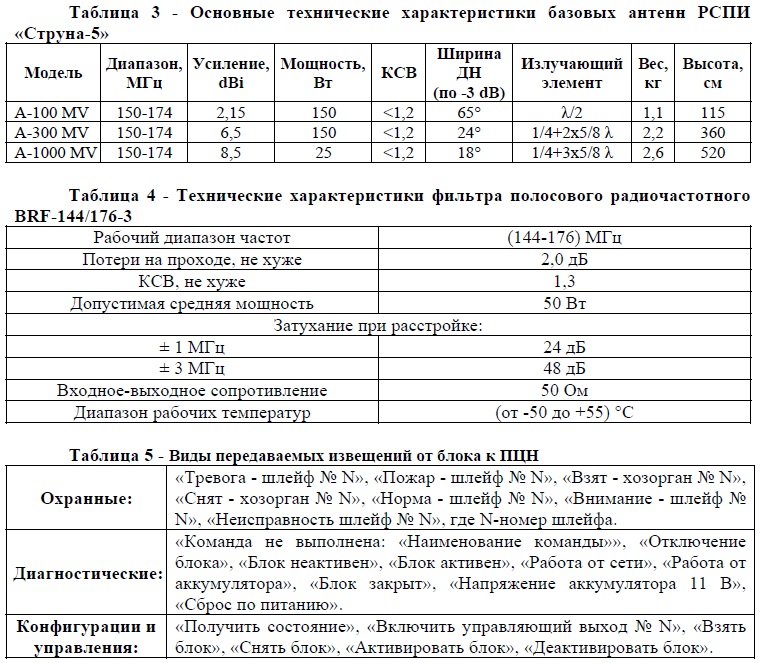

В РСПИ «Струна-5» в качестве базовых антенн используются антенны типа «Anli» (см. Таблица 3). При этом, из перечня предлагаемых антенн, необходимо выбирать антенны с наибольшим коэффициентом усиления, т.е. применять антенны типа A-300 MV или A-1000 MV.

Стоимость базовой антенны стремится к нулю, если учитывать общую стоимость с учетом стоимости ПЦН, АРМ и всей номенклатуры объектового оборудования, а вот получить увеличение сигнала с каждого объекта охраны на 2-6 dBi бывает крайне полезно.

В номенклатуру оборудования РСПИ «Струна-5» входит фильтр полосовой радиочастотный (ФРП).

Данный фильтр реализован на объемных резонаторах. Фильтры на объемных резонаторах характеризуются гладкими амплитудно-частотными характеристиками и высокой добротностью (определение добротности - Q, см. Приложение Г).

Чем больше резонаторов (в просторечии «банок») входят в состав фильтра, тем лучше избирательность фильтра, обычно количество резонаторов ограничивается 3-4 шт. Изменяя положение поршня резонатора, можно настроить фильтр на рабочую частоту или добиться определенной амплитудно-частотной характеристики.

Для настройки полосовых фильтров (как минимум) необходимо иметь генератор качающейся частоты и панораму (или осциллограф). Поэтому лучше заранее на завод сообщить номинал середины рабочих частот РСПИ, для качественной настройки фильтра.

В общем случае рекомендуется использовать при работе полосовые фильтры, особенно при большом уровне помех на местности, но иногда использование фильтра может дать отрицательный эффект.

При малом уровне шума и большом удалении объекта охраны от ПЦО при использовании фильтра может произойти потеря сигнала. Дело в том, что фильтр вместе с шумом ослабляет и полезный сигнал на 1,5-2 дБ (в 1,4-1,6 раза), если полезный сигнал в результате фильтрации окажется ниже пороговой чувствительности приемника, то извещение будет потеряно.

Рассчитаем, при каком уровне полезного сигнала может сказаться ослабление сигнала фильтром.

Реальная чувствительность приемника РСПИ «Струна-5» составляет 0,4 мкВ, с учетом ослабления фильтром полезного сигнала, мы должны получить сигнал с объекта в 0,64 мкВ (0,64=0,4х1,6). Обычно уровень шума на местности редко бывает меньше 1 мкВ, поэтому этот эффект будет проявляться нечасто, но в местности с низким уровнем шума такой эффект возможен.
