5.4 Подсистема «Приток-МКР»

Подсистема «Приток-МКР» предназначена для беспроводного наращивания (удлинения связи) подсистем интегрированной системы охранно-пожарной сигнализации «Приток-А», а также для создания автономной (или работающей в составе ИС «Приток-А») подсистемы микрорадиоохраны, работающей в безлицензионном диапазоне частот (433,075-434,750) МГц и (868,0-868,2) МГц с использованием трансиверов (приемопередатчиков) мощностью не более 10 мВт.

Состав подсистемы Приток-МКР:

Программное обеспечение (ПО) ИС Приток-А, устанавливаемое на АРМы пульта централизованного наблюдения (ПЦН);

Модуль РПДУ-03 (исп. 01) для работы в диапазоне (433,075-434,750) МГц;

Модуль РПДУ-03 (исп. 02) для работы в диапазоне (868,0-868,2) МГц.

Технические характеристики:

- расстояние между узлами связи в сети до 1000 м.;

- количество каналов в пределах диапазона (433,075 - 434,750) МГц - до 100 шт.;

- количество каналов в пределах диапазона (868 - 868,2) МГц - до 10 шт.;

- количество узлов связи в радиосети до 256 шт.;

- количество модулей РПДУ- 03 - до 30 шт.;

- количество ретрансляторов в сети - 65535 шт. (любой узел связи – ретранслятор);

- каналов - 324 шт.;

- скорость - (2400-4800) бит/с;

- резервных каналов - 4 шт.;

- сетей - до 255 шт.;

- ретрансляторов или приборов в сети - до 255 шт.;

- организация маршрутов - динамическая;

- резервных маршрутов - до 4-х шт.;

- ретрансляций на маршруте - до 16 шт.;

- период тестирования - от 15 с до 4 минут;

- криптозащита - двухсторонний динамический протокол на основе «AES128».

Рис. 94
Структурная схема Приток-МКР

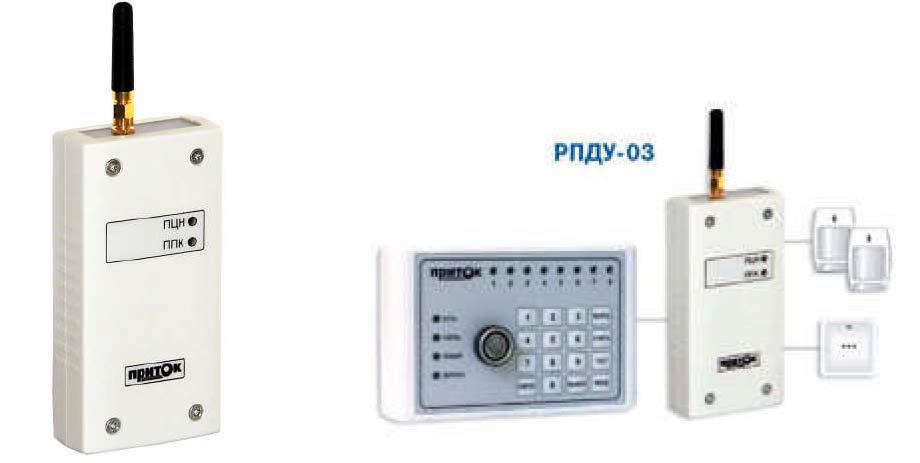

Объектовый модуль РПДУ-03

Если РПДУ-03 используется в качестве ППКОП (см. Рис. 95), то к нему подключаются датчики охранной, пожарной или тревожной сигнализации. Для управления процессом постановки/снятия с охраны подключается клавиатура. С каждым узлом связи обеспечивается контроль канала, а при подключении ППКОП серии Приток, в том числе, и контроль канала типа «свой-чужой».

Рис. 95
РПДУ-03 используется в качестве ППКОП

Назначение

РПДУ-03 предназначен для организации микрорадиоохраны в составе «Автоматизированной системы охранно-пожарной сигнализации Приток-А».

РПДУ-03 выпускается в двух вариантах исполнения:

1) Объектовый модуль РПДУ-03 исп. 01 ЛИПГ.464511.003-01 – диапазон рабочих частот (433,075 - 434,750) МГц;

2) Объектовый модуль РПДУ-03 исп. 02 ЛИПГ.464511.003-02 – диапазон рабочих частот (868 - 868,2) МГц.

Основные характеристики:

- в микрорадиосети возможно использование до 254-х РПДУ-03, работающих в режиме оконечных узлов и одного РПДУ-03, работающего в режиме базового узла;

- напряжение источника постоянного тока - (10,6 - 14,5) В;

- потребляемый ток при приеме, не более 30 мА;

- потребляемый ток при передаче, не более 90 мА;

- диапазон рабочих температур - (от -10 до +45) °С;

- габаритные размеры - 135х60х30 мм;

- мощность передатчика - не более (0,1 -5) Вт;

- масса - 0,15 кг.

5.5 Особенности РСПИ «Приток-А-Р»

1) Использование аналоговых радиостанций для передачи информации;

2) Можно подключить только три ретранслятора;

3) Емкость ретранслятора не более - 50 объектов охраны;

4) Реализована защита объектового оборудования от подмены, путем передачи по команде с ПЦО уникального номера объекта (за один цикл опроса происходит запрос номера объекта только с одного объектового, поэтому при полной емкости РСПИ наличие подмены будет обнаружено с задержкой);

5) Рекомендованная длина коаксиального кабеля как для пультового, так и для объектового оборудования не должна превышать 30 м;

6) Низкая скорость передачи данных (1200 бит) обеспечивает большую дальность действия РСПИ;

7) Шифрование информации в Приток-МКР осуществляется с помощью алгоритма «AES128», отличающегося высокой криптостойкостью;

8) Имеется возможность выноса радиоканальной части ПЦО на высокостоящие здания с помощью различных интерфейсов;

9) Реализация возможности постановка/снятия с подтверждением с ПЦН;

10) Простота смены шифра доступа на АРМ путем ввода нового кода доступа.

5.6 Обобщение

1) РСПИ «Приток-А-Р» по принципу работы и протоколу схожа с РСПИ «Струна-5»;

2) Необходимо отметить простоту интеграции радиоканальной части «Приток-А-Р» в «Приток-А»;

3) АРМ «Приток-А-Р» имеет развитые возможности и возможность создания дистанционного управления по локальной и удаленной сети.
