1.5.4 Двухсторонние РСПИ

Обязательным признаком двухсторонних РСПИ является наличие в составе объектового устройства приемника.

Основные двухсторонние РСПИ имеют следующие логические протоколы обмена по радиоканалу.

Вариант 1 (см. Рис. 11)

Первоначально все устройства объектовые находятся в режиме «прием».

Ведущим устройством при организации обмена является «Блок ПЦН». Он формирует цифровой код, который является сигналом синхронизации. Все объектовые устройства РСПИ разбиты на группы и опрос производится последовательно по группам.

Первоначально все объектовые находятся в режиме приема. Получив код данной команды, объектовое устройство №1 группы №1 выходит в режим передачи и отвечает ПЦН.

Далее, отсчитав временной интервал, равный времени ответа от объектового устройства №1, устройство объектовое №2 выходит в режим передачи (длина посылки объектового устройство №2 не отличается от длины посылки объектового устройства №1), таким образом, синхросигнал с «Блока ПЦН» определяет последовательность обмена в группе.

Рис. 11

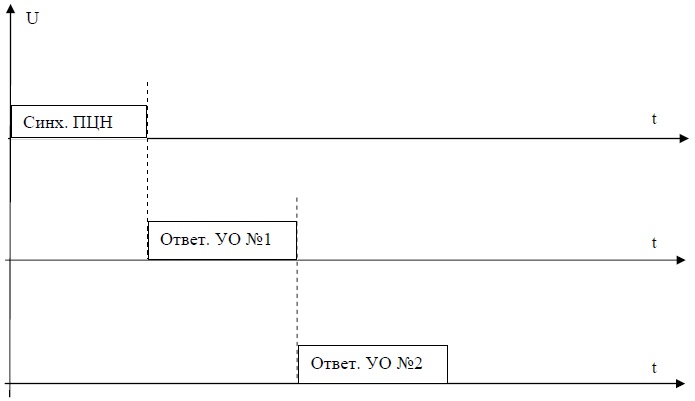

Диаграммы основного протокола обмена синхронной РСПИ во времени

Вариант 2

Прежде чем выйти в эфир, приемопередатчик прослушивает рабочую частоту на предмет её занятости. Если эфир занят передачей информации от соседнего устройства объектового, то первое устройство объектовое дождется окончания обмена информацией и только тогда выйдет в эфир и передаст свое извещение. Таким образом, в данной системе избегают коллизий (взаимных наложений извещений в эфире) при обмене информацией.

Очень похожий принцип работы положен в основу пакетной передачи информации в сети «Интернет». Работоспособность сети «Интернет», с точки зрения принципа построения, проверена временем и не вызывает сомнения.

Проанализируем данную схему работы системы.

Принцип прослушивания эфира при передаче информации не позволяет на 100% избежать взаимных коллизий.

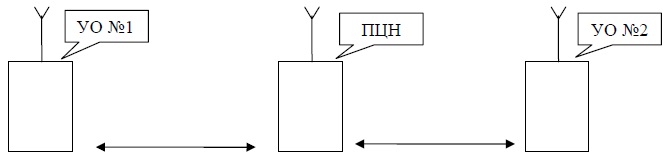

Возможен случай, когда на пределе своего радиуса действия устройство объектовое не услышит работу другого удаленного устройства объектового, и тогда на ПЦН они придут одновременно и возникнут коллизии (см. Рис. 12).

Устройство объектовое №1, прослушивая занятость радиоэфира, не слышит устройство объектовое №2, поскольку чувствительность его приемника с трудом позволяет услышать ПЦН, естественно, он не услышит работу устройства объектового №2, удаленного от него на вдвое большее расстояние и тоже начнет передавать свою информацию, а вот на ПЦН эти извещения придут с достаточным для приема уровнем, но взаимно исказят друг-друга.

Рис. 12

Для наличия таких коллизий должны совпасть два условия: устройства объектовые должны одновременно выйти в эфир, и они должны находиться на противоположных зонах охраны, примерно, на одинаковых расстояниях от ПЦН.

1.5.5 Достоинства двухсторонних РСПИ

1) Большая емкость из расчета на F_раб. (на порядок больше, чем в асинхронной РСПИ);

2) Возможность управлять объектовым оборудованием (включать, выключать реле и т.д.);

3) Высокая помехозащищенность от воздействия целенаправленных радиопомех путем синхронного перевода системы на резервную частоту.

1.5.6 Недостаток двухсторонних РСПИ

Радиоканальная часть объектового оборудования дороже, чем у асинхронной РСПИ.
