2.6 Объектовое оборудование РСПИ «Струна-5»

Блок радиоканальный объектовый (БРО)

Основным объектовым оборудованием РСПИ «Струна-5» является блок радиоканальный объектовый (см. Рис. 31).

В качестве устройства взятия/снятия используется пульт управления универсальный (ПУУ) (см. Рис. 33), идентификатором может выступать ключ «Touch memory» или клавиатура. При введении подряд (в течение 1 минуты) трех разных неверных комбинаций, клавиатура блокирует дальнейший ввод цифровых комбинаций на 5 минут. Время блокировки сопровождается звуковыми сигналами с периодичностью в одну секунду. При выключении питания отсчет времени блокирования останавливается, а при следующем включении продолжается отсчет далее.

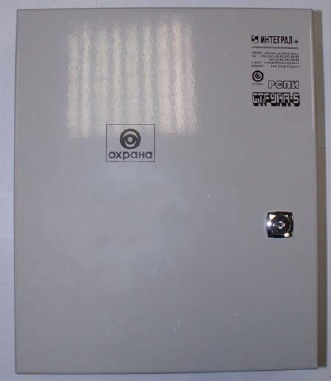

Рис. 31
Внешний вид БРО

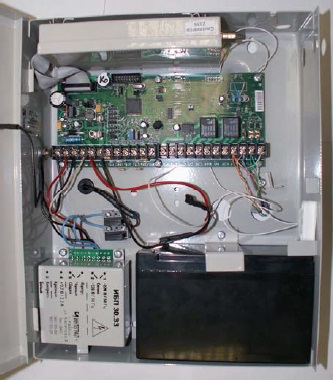

Рис. 32
Расположение деталей внутри БРО

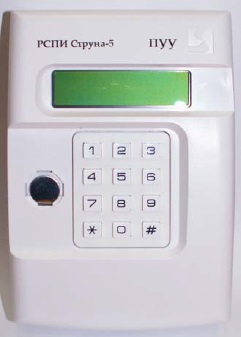

Рис. 33
Внешний вид ПУУ
