3.5 Объектовая станция (ОС)

ОС выполняет следующие функции:

1) Передача извещений от объектового оборудования к ПС;

2) Прием от ПС команд управления объектовым оборудованием;

3) Ретрансляция извещений на другие ОС для доставки на ПС;

4) Контроль собственного состояния.

ОС содержит два основных блока: держатель с модулем питания и держатель с управляющей платой, платой модуля входов контроля (МВК-RS) и радиомодемом.

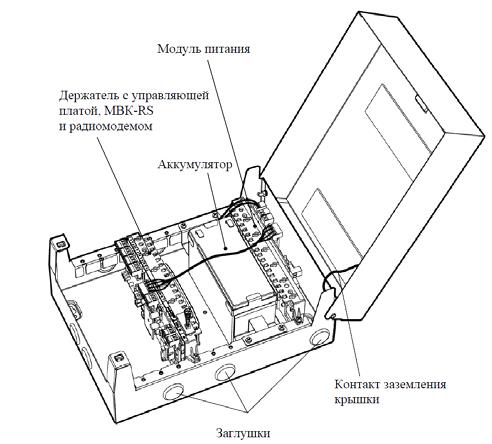

Рис. 48
Внешний вид объектовой станции

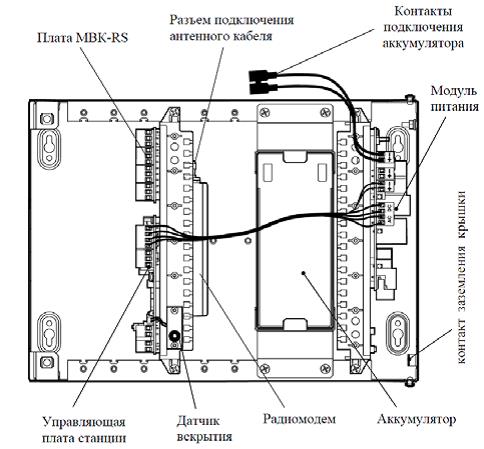

Рис. 49
Вид сверху объектовой станции

Объектовая станция ОС146-LC, ОС470-LC

Рис. 50
Внешний вид объектовой станции ОС146-LC (ОС470-LC)




Рис. 51
Внешний вид станции ОС146-LC (ОС470-LC) с открытой крышкой
