4.3 Центральный пульт (ЦП) РСПИ «Иртыш 3Р

Центральный пульт (ЦП) поставляется Заказчику в одном из двух вариантов - обычном (вариант комплектации 1) или «удаленном» (вариант комплектации 2).

Вариант 1 используется при размещении радиостанции и блока управления возле рабочего места оператора (АРМ «Офицер»). Длина антенного кабеля при этом не должна превышать 30 м, так как при большей длине кабеля возникнут недопустимые затухания сигнала (см. Рис. 68).

Состав комплекта № 1:

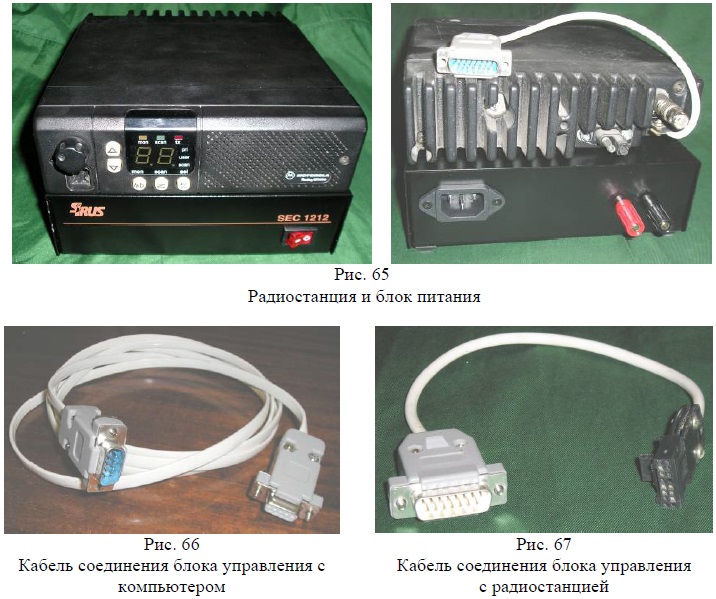

- блок управления радиостанцией «Иртыш - БУ1»;

- кабель подключения блока управления к компьютеру;

- базовая радиостанция «Motorola»;

- кабель подключения блока управления к радиостанции;

- блок питания «Иртыш-БП3-15-10» или аналогичный по параметрам;

- антенна базовая;

- антенный фидер (кабель), длина и тип которого оговаривается при заказе (не более 30 м, необходимо малое затухание на частотах до 500 МГц).

Рис. 64

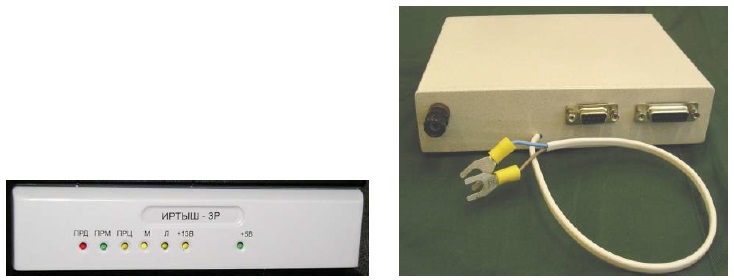

Блок управления «Иртыш-БУ1»






Вариант 2 используется при удалении антенны и радиостанции от рабочего места оператора на расстояние более 30 м (до 2000 м) (см. Рис. 69).

Состав комплекта № 2:

- блок сопряжения «Иртыш - БС1»;

- кабель подключения блока сопряжения к компьютеру;

- блок управления радиостанцией «Иртыш - БУ1»;

- базовая радиостанция «Motorola»;

- кабель подключения блока управления к радиостанции;

- блок питания «Иртыш-БП3-15-10»;

- антенна базовая;

- антенный фидер (кабель), длина и тип которого оговаривается при заказе (не более 30 м, малое затухание на частотах до 500 МГц).

Радиостанция, блок питания и блок управления устанавливаются рядом с антенной, а блок сопряжения устанавливается вблизи рабочего места оператора АРМ «Офицер». Блок управления и блок сопряжения соединяются между собой по полудуплексной шине RS-485 - одной витой парой длиной до 2000 м.

Применение оборудования из состава комплекта № 2 предпочтительней, поскольку позволяет осуществить «вынос» радиоканальной части РСПИ на высотные здания. «Вынос» данного оборудования с помощью интерфейса RS-485, осуществляется аналогично тому, что мы наблюдали в РСПИ «Струна-5».

Рис. 68

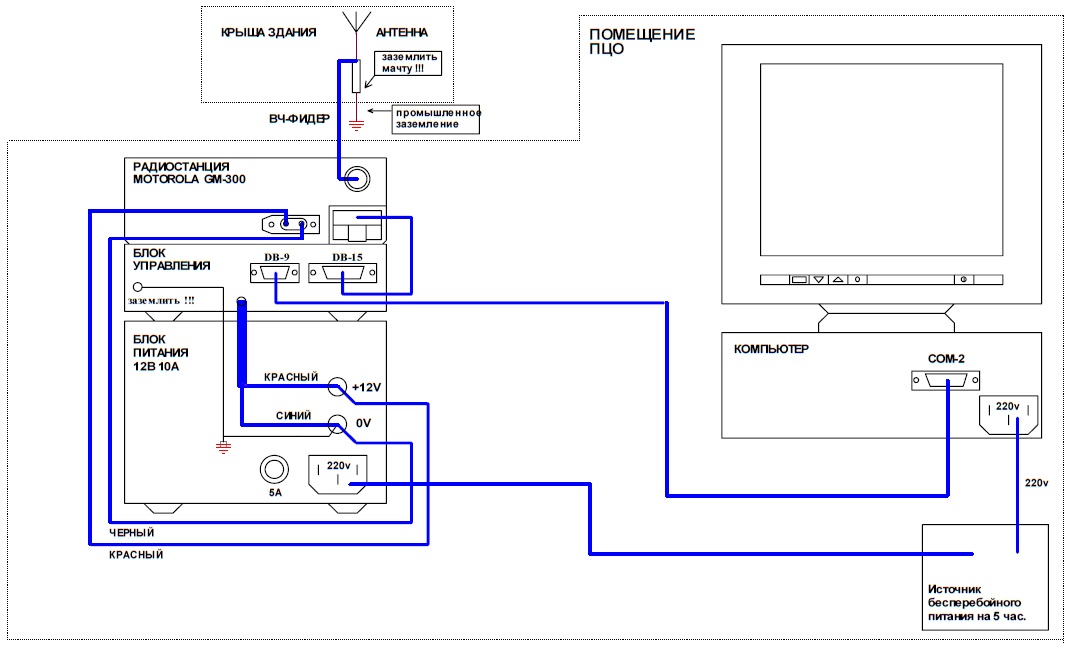

Установка блоков комплекта №1




Рис. 69

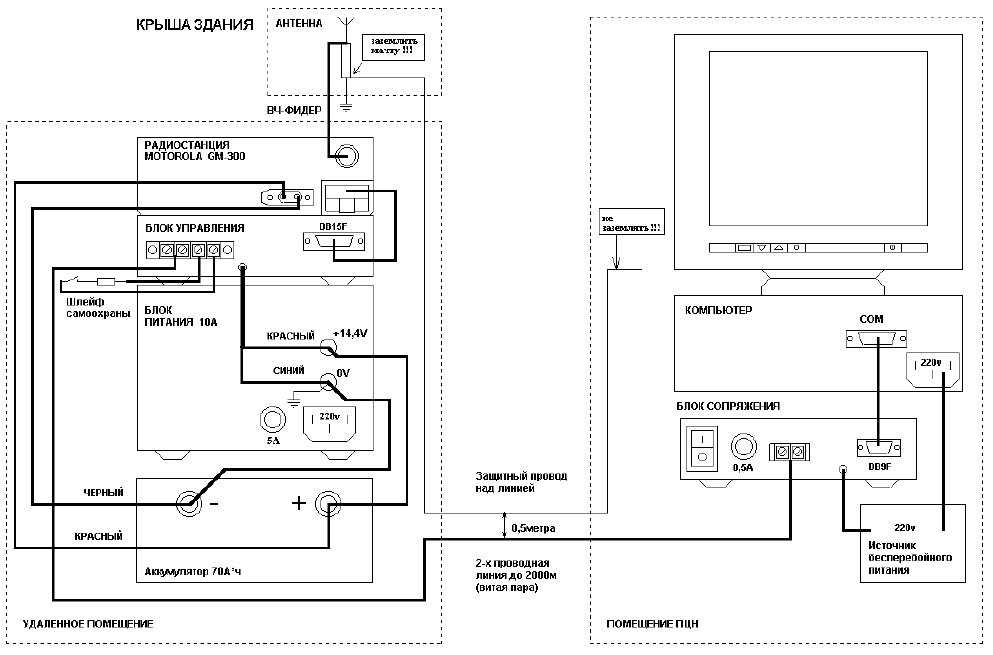

Установка блоков комплекта №2, блок питания-«Иртыш-БП3-12-10»

Таблица 17 - Основные технические характеристики ретранслятора (РТ) «Иртыш-424-2»

Рис. 70
Внешний вид ретранслятора «Иртыш-424-2»
