5.3 Объектовое оборудование РСПИ «Приток-А-Р»

Приборы приемно-контрольные охранно-пожарные (ППКОП) радиоканальные из состава РСПИ «Приток-А-Р»:


- ППКОП 011-8-1-06 ЛИПГ.425212.001-06 (4 шлейфа охранной сигнализации (ОС), 1 шлейф тревожной сигнализации);

- ППКОП 011-8-1-06(SMD) ЛИПГ.425212.001-06 (8 шлейфов охранно-пожарной сигнализации (ОПС));

- ППКОП 011-8-1-061 ЛИПГ.425212.001-061 (7 шлейфов ОС, 1 шлейф ТС);

- ППКОП 011-8-1-064 ЛИПГ.425212.001-064 (4 шлейфа ОС, 1 шлейф ТС, функция концентратора для подключения до 7 ППКОП-05);

- ППКОП 011-8-1-064(SMD) ЛИПГ.425212.001-064 (8 шлейфов ОПС, функция концентратора для подключения до 29 ППКОП-05);

- ППКОП 011-8-1-064-1 ЛИПГ.425212.001-064-1 (4 шлейфа ОС, 1 шлейф ТС, функция концентратора для подключения до 29 ППКОП-05);

- ППКОП 011-8-1-064-1.2 ЛИПГ.425212.001-061-1 (7 шлейфов ОС, 1 шлейф ТС, функция концентратора для подключения до 29 ППКОП-05);

- ППКОП 011-8-1-05 ЛИПГ.425212.001-005 (проводной для работы с ППКОП 011-8-1-064, 064-1, 064-1.2, 064(SMD)).

Объектовые модули РПДУ:

- РПДУ-01(VHF) ЛИПГ.464511.002-01;

- РПДУ-02(UHF) ЛИПГ.464511.002-02.

Антенны объектовые:

- АНТ-О-VHF ЛИПГ.464646.001-01;

- АНТ-О-UHF ЛИПГ.464646.001-02.

Примечание. Маркировка объектового оборудования РСПИ «Приток А-Р» отличается только последними цифрами в номере ППКОП, поэтому нужно быть внимательным при выборе и заказе оборудования. Несмотря на схожее обозначение, данные ППКОП имеют совершенно разные характеристики. Например, ППКОП 011-8-1-064-1 имеет 4 шлейфа ОС, 1 шлейф ТС и может выполнять функцию концентратора для подключения до 29 ППКОП-05, а ППКОП 011-8-1-06 имеет только 4 шлейфа (ОС) и 1 шлейф ТС.

Объектовый модуль РПДУ ЛИПГ.464511.002 (код 5181)

Основой радиоканальной части объектового оборудования РСПИ «Приток-A-Р» является объектовый модуль РПДУ (см. Рис. 86), построенный на базе аналоговых радиостанций различных производителей (чаще всего р/с «Alinco»).

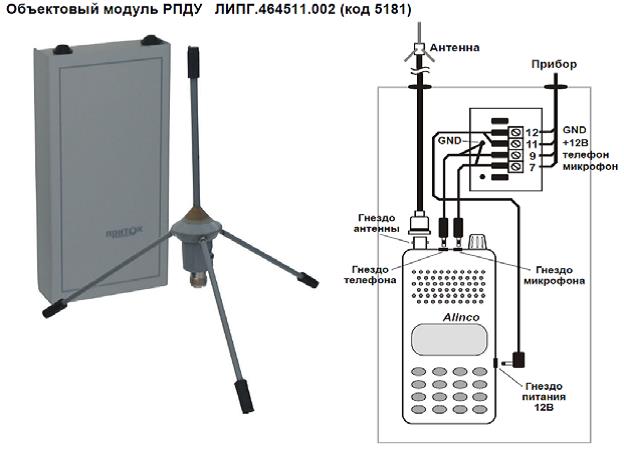

Рис. 86
Внешний вид объектового модуля РПДУ и схема его подключения



Назначение

Объектовый модуль РПДУ предназначен для подключения к приборам приемно-контрольным ППКОП 011-8-1-061К, ППКОП 011-8-1-064К и обеспечивает обмен данными по радиоканалу между объектом и базовой станцией.

«Приток-А-Р», выпускается в двух вариантах исполнения:

1) Объектовый модуль РПДУ-01 (VHF) - для работы в диапазоне (136-174) МГц;

2) Объектовый модуль РПДУ-02 (UHF) - для работы в диапазоне (430-470) МГц.

Примечание. Если использовать объектовый модуль РПДУ-01 диапазон работы (136-174) МГц (VHF), а ретранслятор или пультовое оборудование, работающее в диапазоне (430-470) МГц (UHF), то прием будет невозможно осуществлять.

ППКОП 011-8-1-061

ППКОП 011-8-1-061 имеет 7 шлейфов ОС, 1 шлейф ТС.

ППКОП 011-8-1-061 выполнен отдельно от РПДУ (см. Рис. 88). РПДУ может устанавливаться на расстоянии до 300 м от ППКОП, что позволяет легко выбрать правильное место для установки антенны.

ППКОП-061 производит контроль, обработку и индикацию состояния, раздельное взятие/снятие 8-ми ШС. В ППКОП-061 имеется встроенный резервный источник питания, подключаемый к сети переменного тока - 220 В.

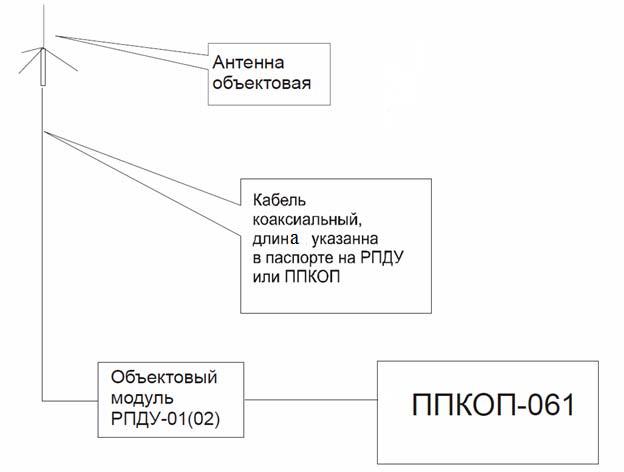

Рис. 87
Схема подключения ППКОП 011-8-1-061




Рис. 88
Внешний вид ППКОП 011-8-1-061



ППКОП 011-8-1-064-1

ППКОП-064-1 выполняет функцию концентратора, к нему по двухпроводной сигнальной линии, длиной до 300 м, могут подключаться до 29 ППКОП-05 и (или) ППКОП-05К. Они все работают с АРМ ПЦН самостоятельно, через ППКОП-064-1.

ППКОП-05К отличается от ППКОП-05 наличием встроенной клавиатуры. Они имеют 3 ШС, взятие/снятие ШМ общее. Питание осуществляется от внешнего источника постоянного тока напряжением 12 В.

Таким образом, через одно РПДУ, применяя ППКОП-064-1, обеспечивается охрана 95 ШС.

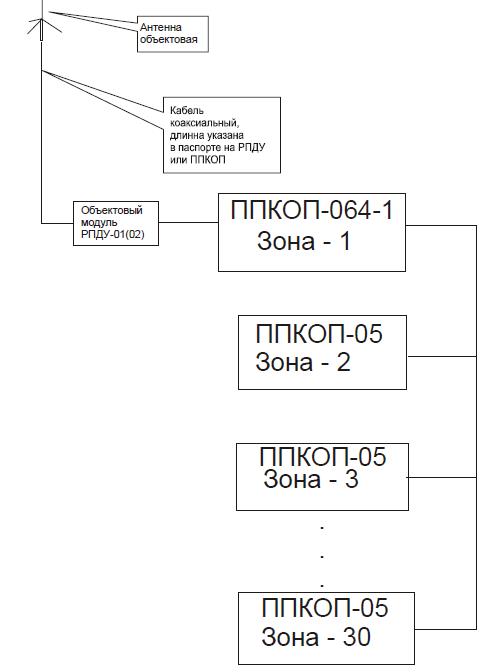

Рис. 89
Схема подключения ППКОП 011-8-1-064-1




Рис. 90
Внешний вид ППКОП 011-8-1-064-1


ППКОП 011-8-1-06


Рис. 91
Внешний вид ППКОП 011-8-1-06



Прибор выпускается в трех вариантах исполнения (см. Таблицу 18)

Таблица 21 - Основные технические характеристики РСПИ «ППКОП 011-8-1-06»

Наименование Радиомодуль Диапазон
ППКОП 011-8-1-06 Нет Нет
ППКОП 011-8-1-06-01 Да (136-174) МГц
ППКОП 011-8-1-06-02 Да (430-470) МГц


Основные характеристики:

- 1 шлейф сигнализации (тревожный или охранный);

- при тревожной тактике работы для шлейфа сигнализации не требуется «взятие» или «снятие» с помощью персональных идентификаторов. При охранной тактике работы прибора взятие под охрану и снятие с охраны осуществляется с помощью ключей «Touch Memory» или по команде «Взять», «Снять» с АРМ ПЦН, для этого к прибору подключаются выносной индикатор и считыватель выносной ключей «Touch Memory»;

- осуществляется программирование параметра шлейфа сигнализации, режимов работы внешних оповещателей и выносного индикатора;

- 2 выхода типа «открытый коллектор» для подключения световых и звуковых оповещателей;

- напряжение источника постоянного тока (10,2 - 14) В;

- потребляемый ток 1,5 А;

- диапазон рабочих температур (от -10 до +45) °С.

ППКОП 011-8-1-061К(8) ПРИТОК-А-4(8) ЛИПГ.425212.001-061.02 (код 3561)

ППКОП 011-8-1-061К(16) ПРИТОК-А-4(8) ЛИПГ.425212.001-061.02 (код 3562)

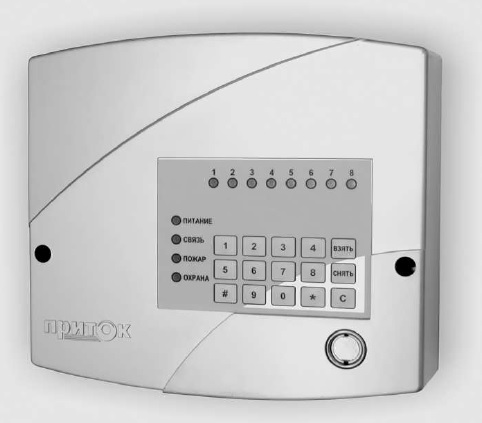

Рис. 92
Внешний вид ППКОП 011-8-1-061К(8)

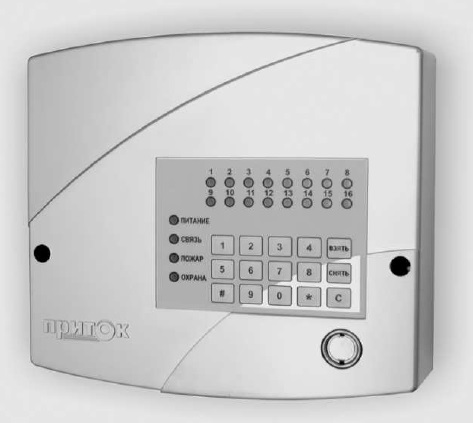

Рис. 93
ППКОП 011-8-1-061К(16)-16



Основные характеристики:

- прибор выпускается в двух вариантах исполнения, отличающихся количеством шлейфов сигнализации (ППКОП 011-8-1-061К(8)-8 шлейфов сигнализации, ППКОП 011-8-1-061К(16)-16 шлейфов сигнализации);

- взятие под охрану и снятие с охраны осуществляется посредством применения персональных электронных идентификаторов – ключей «Touch Memory», встроенной клавиатуры или внешней клавиатуры ППКОП;

- 8 или 16 шлейфов сигнализации со всеми видами охранных и пожарных извещателей;

- программирование параметров шлейфов сигнализации и режимов работы внешних извещателей;

- 4 выхода для подключения световых и звуковых оповещателей;

- режим внутреннего тестирования и проверки работоспособности;

- напряжение сети переменного тока 220 В (+10%,-15%);

- емкость встроенной АКБ 2,2 А/ч;

- максимальный потребляемый ток 0,3 А;

- диапазон рабочих температур (от -10 до +45) °С.

Таблица 22 - Технические характеристики ретранслятора (РТ) «Приток-PP»

Техническая характеристика Значение

Наличие ШС самоохраны

-

Наличие устройства «Постановки/снятия»

-

Время работы от аккумуляторной батареи

6 часов

Емкость РТ (количество ретранслируемых объектовых при времени контроля канала связи - 2 мин.)

50 шт.

Степень защиты, обеспечиваемой оболочкой (класс IP)

IP54

Диапазон рабочих температур

(от -10 до +45) °С

Наличие световых и звуковых оповещателей, Uпит. и Iпит.

Нет



Таблица 23 - Технические характеристики объектового оборудования ППКОП 011-8-1-061К Приток-А-4(8)

Вид оборудования/Техническая характеристика Значение

Количество ШС (шт.)

8

Тип устройства «Постановки/снятия» (клавиатура, «Touch memory», «Proxy-карта» и т.д.)

Клавиатура и TM

Напряжение питания в ШС

17 В

Максимальный ток в ШС

4,5 мА

Время работы от аккумуляторной батареи в режиме «Взят под охрану»

4 часа

Временной интервал срабатывания ОС, (мс) нормы ОС

70 мс и выше
50 мс и ниже

Временной интервал срабатывания ПС, (мс) нормы ПС

300 мс и выше
200 мс и ниже

Наличие световых и звуковых оповещателей, Uпит. и Iпит. мак.

Есть типа маяк,
U=12 B, I - не более 200 мА

Возможность формирования кода команды «Снят под принуждением»

Да

Степень защиты, обеспечиваемой оболочкой (класс IP)

IP54

Диапазон рабочих температур

(от -10 до +45) °С
