3.2 АРМ РСПИ «Аргон-Стрелец»

Комплект ПО включает следующие программы:

1) SMConfig
Утилита, предназначенная для конфигурирования, управления и анализа состояния радиосистемы;

2) MMKconfig
Утилита, предназначенная для конфигурирования логического фильтра извещений ММК (для пультовой станции не используется);

3) SMStat
Утилита, предназначенная для анализа протоколов событий, поступивших на ПС радиосистемы;

4) Конфигуратор МШС
Утилита, предназначенная для конфигурирования и управления модуля шлейфов сигнализации (МШС 4), входящего в состав ОС146-LC, ОС470-LC.

Наиболее интересными являются следующие режимы РСПИ:

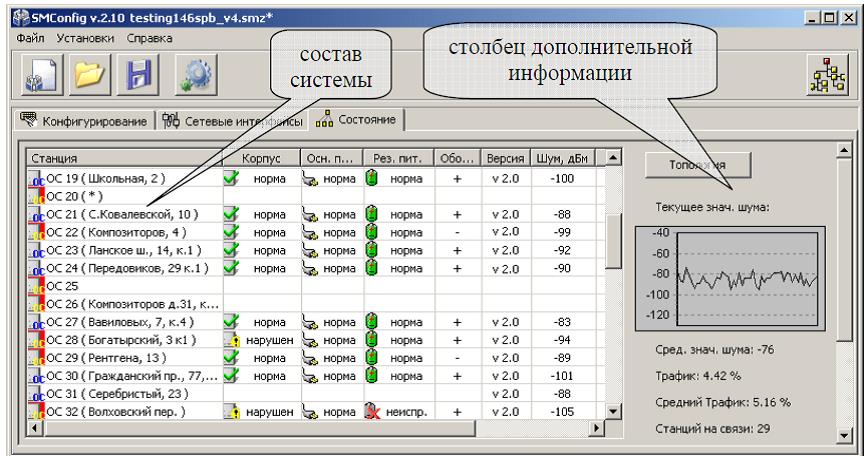

1) Режим тестирования (см. Рис. 41). В этом режиме можно измерить уровень шума и соотношение с/ш;



Рис. 41

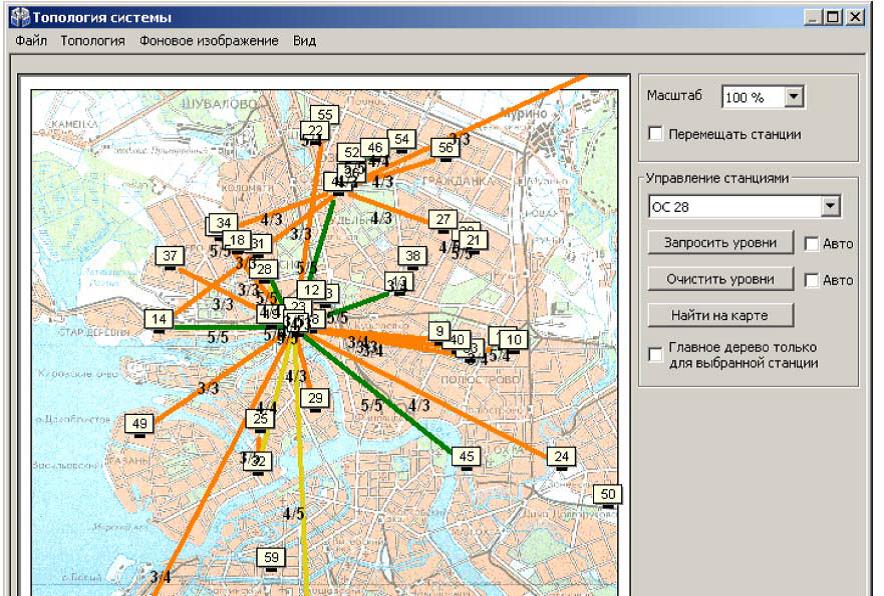

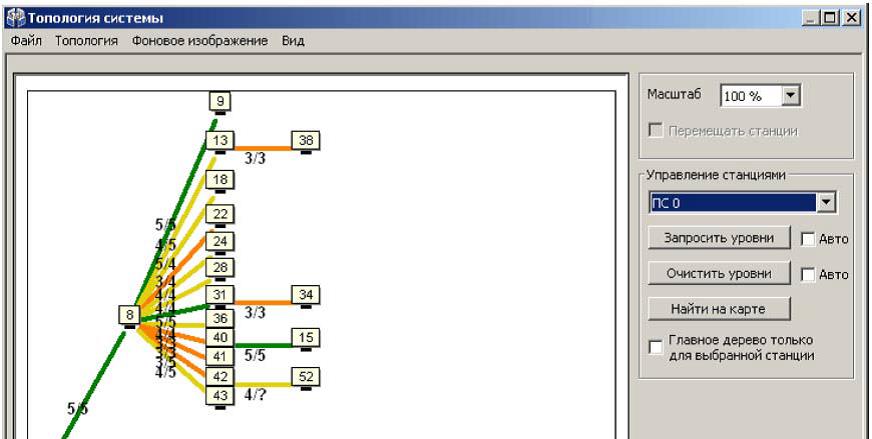

2) Посмотреть топологию РСПИ с наложением на неё карты местности (см. Рис. 42, 43);



Рис. 42




Рис. 43

Линии, соединяющие каждую пару узлов на графе, имеют различный цвет в зависимости от условий качества связи между этими узлами (см. Таблицу 11).

Таблица 11 - Качество связи в условных единицах

Качество связи Оценка по 5-балльной шкале Цвет линии
Связь отсутствует - -
Неизвестно (оценка не была получена) ? Серый
«Удовлетворительно» 3 Оранжевый
«Хорошо» 4 Желтый
«Отлично» 5 Зеленый


По результатам анализа главного дерева необходимо сделать следующие выводы:

1) В главном дереве не должны находиться ОС, не соединённые линиями с ПС или с другими ОС. При наличии несвязанных ОС необходимо определить причины отсутствия связи и устранить их;

2) Желательно, чтобы оценки качества связи всех ОС в главном дереве были не ниже оценки «хорошо» (оценка «4», жёлтый цвет). Такая связь позволяет оборудованию функционировать максимально эффективно. Однако работа ОС, связь которого с родительской станцией имеет качество с оценкой «удовлетворительно» также допустима при наличии нескольких потенциальных путей передачи.
