2.5 Блок радиоканальный ретрансляционный БРР-1024 РСПИ «Струна-5»

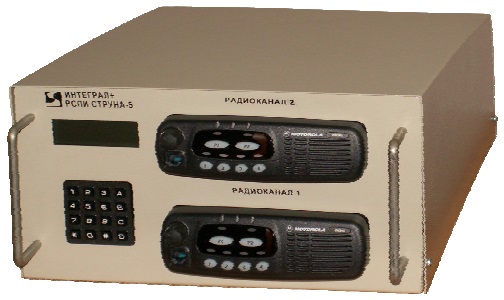

Рис. 24
Блок ретрансляционный «Струны 5»

Блок радиоканальный ретрансляционный БРР-1024 (далее - БРР) предназначен для ретрансляции извещений при работе в составе РСПИ. БРР выполнен на основе блока пультового универсального (БПУ) из состава РСПИ «Струна-5». Один БРР поддерживает до 8 групп ретрансляции, что составляет до 512 ретранслируемых радиоканальных блоков и до 1536 проводных объектовых блоков.

Технические характеристики БРР:
- диапазон рабочих частот (146-174) МГц либо (403-470) МГц;
- излучаемая ВЧ мощность на согласованную нагрузку, не более 10 Вт;
- волновое сопротивление ВЧ выходов 50 Ом;
- сетевое напряжение питания - ~220 В, 50 Гц;
- потребляемая мощность - не более 200 ВА;
- габаритные размеры 360х550х200 мм;
- масса изделия - 33 кг;
- время работы от резервного источника питания не менее 8 часов;
- режим работы - непрерывный, круглосуточный;
- радиоканал - радиостанции Motorola GM-340 - 2 шт.

Особенности работы БРР

Опрос групп ретрансляции (до 8 шт.) осуществляется на одной рабочей литере (частоте), а обмен информацией с БПУ осуществляется на другой литере. Таким образом, для развертывания ретранслятора необходимо использовать две независимые антенны (соответственно две радиостанции). Для обмена информацией между БРР и объектовым оборудованием используется коллинеарная антенна, аналогичная установленной на ПЦН.

Поскольку объектовое оборудование относительно БРР расположено случайным образом, необходимо использовать антенну с круговой диаграммой направленности. В качестве ретрансляционной антенны рекомендуется использовать коллинеарную антенну с максимальным коэффициентом усиления (A-1000 MV).

Для передачи информации на БПУ (ПЦН) используется направленная антенна, т.к. обмен информацией осуществляется только между БРР и БПУ.

Направленная антенна для связи с пультом должна быть сориентирована в направлении расположения пульта.

Антенна для связи с пультом и ретрансляционная антенна могут быть установлены на одной мачте при разнице установки по высоте не менее 2-х м, ещё лучше, если это расстояние будет порядка 4-5 м (см. Приложение Г).

При этом сверху устанавливается ретрансляционная коллинеарная антенна, а снизу направленная антенна для связи с пультом (см. Рис. 25).

При невозможности разноса антенн по вертикали необходимо использовать разнос антенн по горизонту (не менее 5-10 м). Такой разнос антенн дает ослабление мешающего сигнала в меньшей степени, чем разнос по вертикали, но его проще реализовать.

Иногда для увеличения развязки антенн используют экранирующий эффект строительных конструкций (см. Рис. 26).

После установки антенн замеряют коэффициент стоячей волны (КСВ) вместе с используемым кабелем, (см. Приложение А). Значение КСВ должно быть не более 1,3.

Антенны необходимо размещать на удалении не менее 2 м от массивных металлических и железобетонных конструкций.

БРР необходимо устанавливать в охраняемом отапливаемом сухом помещении на верхних этажах здания, при этом необходимо стремиться получить как можно меньшую длину ВЧ-кабеля.

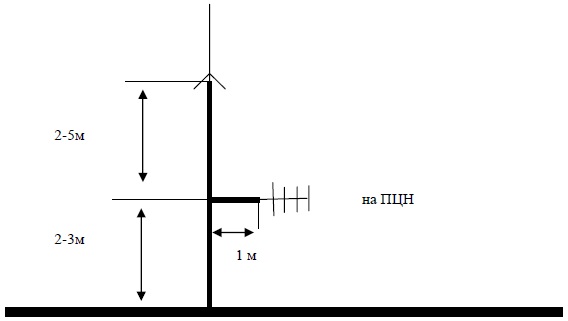

Рис. 25
Схема вертикального размещения антенн БРР «Струны 5»

После установки ретрансляционной антенны производят анализ помеховой обстановки, подключив к ней блок БРР, настроенный на частоту ретрансляции радиосистемы и включив динамик радиостанции. Помеховую ситуацию можно считать допустимой для устойчивой работы системы, если радиостанция не принимает посторонних сигналов и не прослушиваются помехи. При наличии посторонних сигналов и помех требуется установка полосового радиочастотного фильтра, настроенного на рабочую частоту системы. Другим вариантом может быть решение о выборе для работы других частот.

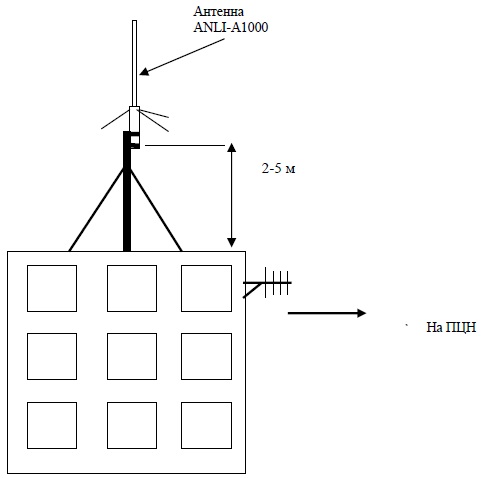

Рис. 26
Показана взаимная экранировка стеной здания антенн БРР




Рис. 27
Полосовой фильтр BRF-144/176-3 на трех объемных резонаторах

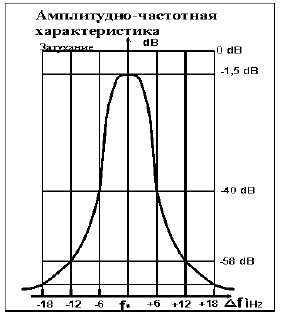

Рис. 28
АЧХ BRF-144/176-3

Таблица 6 - Технические характеристики фильтра полосового радиочастотного BRF-400/5

Рис. 29
Полосовой фильтр BRF-400/500 на двух объемных резонаторах




Рис. 30
АЧХ BRF-400/500
