4. Радиосистема передачи извещений «Иртыш-3Р»

(Фирма-производитель ООО НТК «Интекс» г. Омск)

Состав Системы:

1) Пульт централизованного наблюдения (ПЦН);

2) Автоматизированное рабочее место (АРМ) дежурного офицера и администратора;

3) Концентраторы (ретрансляторы);

4) Объектовые приемно-контрольные приборы.

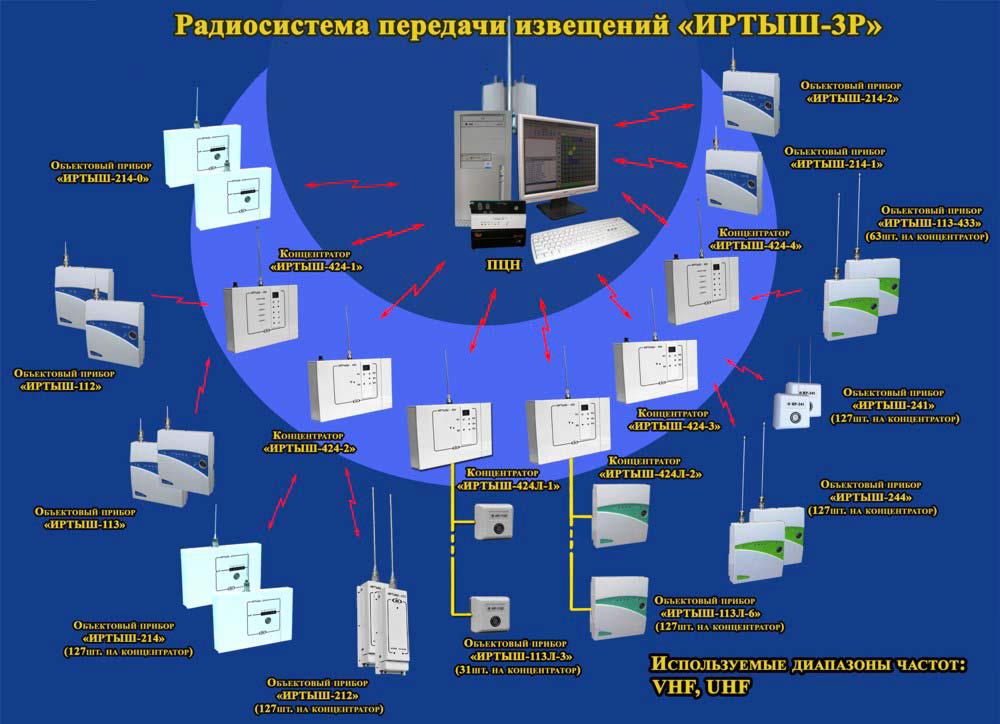

Рис. 56
Структурная схема РСПИ «Иртыш-3Р»

Приемопередатчики и концентраторы общаются с ПЦН при помощи двухстороннего синхронного протокола обмена. Это означает, что ПЦН запрашивает определенный приемопередатчик и принимает ответ только от него.

В стандартном варианте системы центральный пульт (ЦП) производит обмен информацией по радиоканалу с приемопередатчиками - объектовыми приборами «Иртыш-212», «Иртыш-214», «Иртыш-325» и приемопередатчиками - концентраторами «Иртыш-424».

В зависимости от типа концентратора обмен с объектовыми приборами производится по следующему каналу (см. Рис. 56):

- концентратор «Иртыш-424-4» производит прием информации с объектовых приборов по радиоканалу в диапазоне частот ISM (433 МГц). Обслуживает передатчики «Иртыш-113-433» общим количеством до 63;

- концентратор «Иртыш-424-3» производит обмен с объектовыми приборами по радиоканалу в диапазоне частот ISM (433 МГц), выходная мощность передачи 10 мВт. Обслуживает приемопередатчики «Иртыш-241» и «Иртыш-244» общим количеством до 127;

- концентратор «Иртыш-424-2» производит обмен с объектовыми приборами по радиоканалу в диапазоне частот VHF (150-170) МГц, выходная мощность передачи 0,5 Вт. Обслуживает приемопередатчики «Иртыш-212», «Иртыш-214», «Иртыш-325» общим количеством до 127;

- концентратор «Иртыш-424-1» производит прием информации с объектовых приборов по радиоканалу в диапазоне частот VHF (150-170) МГц. Обслуживает передатчики «Иртыш-112», «Иртыш-113» общим количеством до 31;

- концентратор «Иртыш-424Л-2» производит обмен с объектовыми приборами по двухпроводной линии связи RS-485. Обслуживает линейные приборы «Иртыщ-113Л-6» общим количеством до 127.

Диапазон рабочих частот ЦП может быть:

- VHF (150-170) МГц или UHF (450-470) МГц, с мощностью передачи до 4 Вт;

- ISM (433,92 МГц), с мощностью передачи 10 мВт. В этом случае не требуется лицензирование частоты, но для обеспечения надежной связи и покрытия всей площади охраны приемопередатчики устанавливаются на высоких точках застройки и/или комплектуются выносными направленными антеннами. В этом варианте нельзя использовать приемопередатчики «Иртыш-212», «Иртыш-214», «Иртыш-325», вместо них можно напрямую, без концентратора «Иртыш-424-3» работать с приемопередатчиками «Иртыш-241», «Иртыш-244».



Рис. 57
Структурная схема каналов обмена РСПИ «Иртыш-3Р»

4.1 Протокол работы РСПИ «Иртыш-3Р»

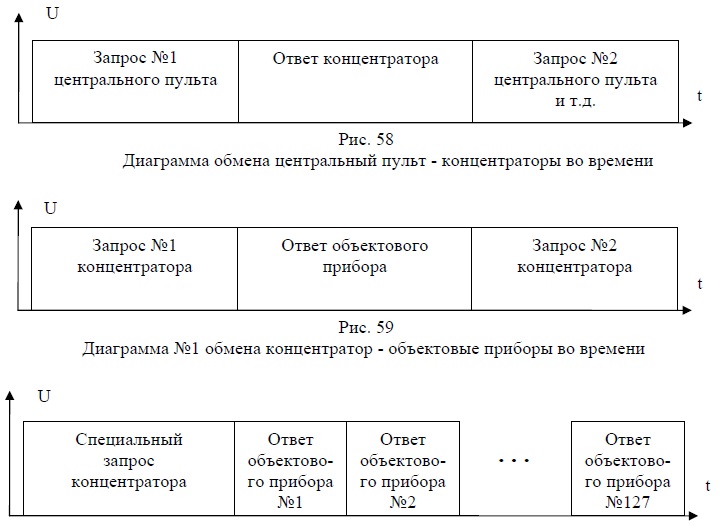

Центральный пульт производит обмен информацией с концентраторами. Независимо от него, концентраторы производят обмен информацией с объектовыми приборами.

В обмене центральный пульт - концентраторы ведущим является центральный пульт. Он формирует посылки, на которые (в зависимости от их содержимого) могут ответить один или несколько концентраторов. Концентратор находится в режиме приёма и при получении посылки центрального пульта должен (в зависимости от содержимого посылки) либо ответить в обязательном порядке, либо ответить при наличии тревожных событий, либо ответить при наличии любых событий, либо не ответить, давая возможность передавать другим концентраторам системы.

В обмене концентратор - объектовые приборы ведущим является концентратор. Он формирует посылки, на которые (в зависимости от их содержимого) могут ответить один или несколько объектовых приборов. Объектовый прибор находится в режиме приёма и при получении посылки центрального пульта должен (в зависимости от содержимого посылки) либо ответить в обязательном порядке, либо ответить при наличии любых событий, либо не ответить, давая возможность передавать другим объектовым приборам системы. Кроме того, периодически концентратор передаёт специальный запрос, на который последовательно должны ответить все объектовые приборы данного концентратора. Событие на объектовом приборе удаляется только после того, как получено подтверждение от центрального пульта о его получении.

Примечание. Логика данного протокола обмена очень похожа на логику работы РСПИ «Струна-5» (как впрочем, и большинства других синхронных РСПИ).



Рис. 60
Диаграмма №2 обмена концентратор - объектовые приборы во времени

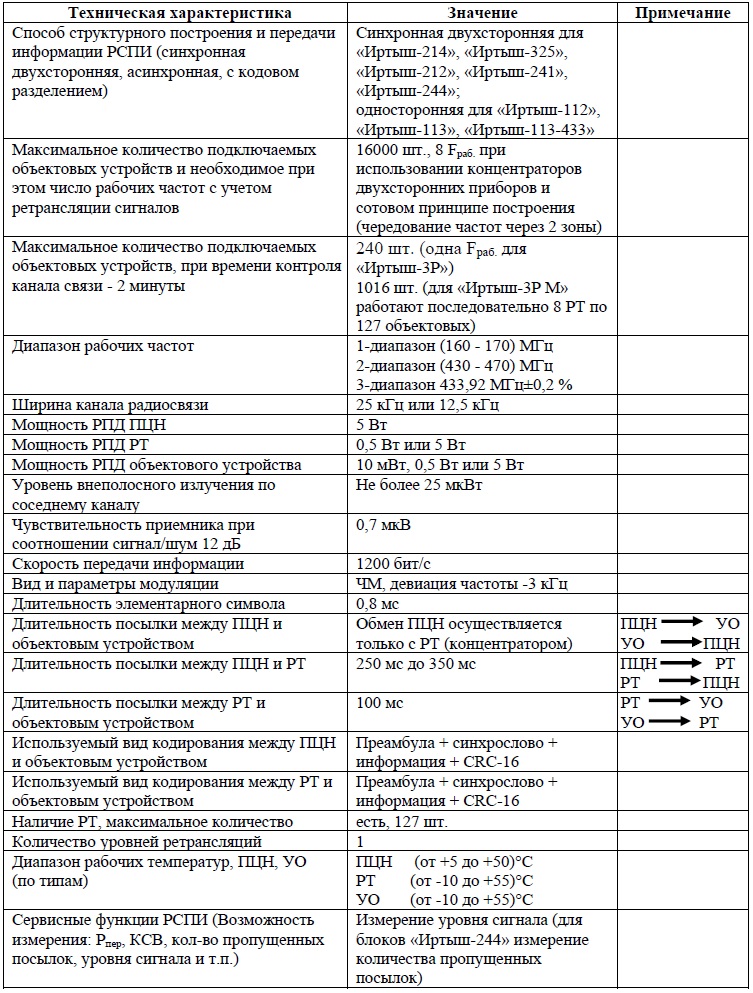

Таблица 14 - Основные технические характеристики РСПИ «Иртыш-3Р»


Таблица 15 - Виды передаваемых извещений от блока к ПЦН

Охранные:

«Нападение», «Вскрытие блока», «Тревога: шлейф N» (N=от 1 до 4),
«Снят с охраны шлейф N», «Поставлен на охрану шлейф N».

Диагностические:

«Нет внешнего питания», «Есть внешнее питание», «Аккумулятор разряжен», «Аккумулятор заряжен», «Блок включили», «Нет событий».

Конфигурации и управления:

«Смена рабочей частоты» (до 7 частотных литер).
