6.1 Устройство организации связи УОС «Радиосеть»

Назначение УОС


УОС (см. Рис. 90) устанавливается на ПЦО и обеспечивает:

- совместную работу с РТ «Радиосеть»;

- прием сообщений от РТ «Радиосеть» и передачу их к АРМ;

- передачу команд от АРМ (автоматизированного рабочего места) на РТ «Радиосеть»;

- имитостойкость связи с РТ.

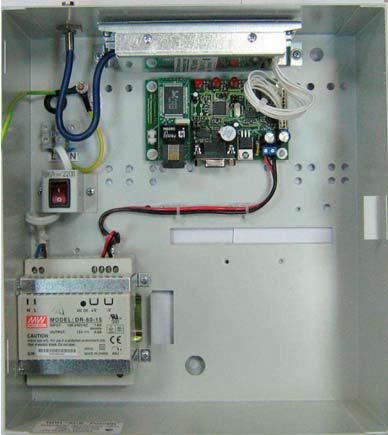

Рис. 97
Внешний вид УОС «Радиосеть»

Подготовка УОС к работе:

- подключить провода от клемм УОС « ~ 220 В» к сети переменного тока;

- соединить УОС кабелем «Ethernet» с локальной сетью ПЦО;

- вставить предохранитель в колодку подключения ~220 В.

Индикатор «Питание» на плате управления при наличии напряжения сети переменного тока должен постоянно светиться.

Установить IP адрес и номер порта для связи с АРМ.

Для этого установить в соответствии с Рис. 98 перемычки “WE” и “ETH” на плате управления УОС. Перемычка “RS” должна быть снята.



Рис. 98
Внешний вид платы УОС

Запустить на компьютере, соединенном с УОС через локальную сеть «Ethernet», программу изменения IP адреса «Ethcfg.exe» из комплекта поставки.

Далее, в соответствии с Рис. 99, нажать кнопку «Поиск». В окне «Device list» появятся MAC адреса устройств, доступных в данный момент в сети «Ethernet». Если на пульте используется больше одного УОС, в окне «Device list» может отображаться несколько MAC адресов. В этом случае необходимо определить какое из устройств (УОС) нужно настраивать методом выключения УОС и повторного нажатия кнопки «Поиск». Выбрать настраиваемый УОС, установив галочку напротив его MAC адреса в окне «Device list». На вкладке «Simple Configure» заполнить поля в соответствии с рисунком (IP адрес выбирается в соответствии с РЭ на АРМ, исходя из конфигурации имеющейся локальной сети, номер порта - 5001, скорость (Speed) - 19200, timeout - 52ms). Нажать кнопку «Create and save configuration», при этом изменения сохранятся в УОС. Снять перемычку «WE» на плате управления УОС.

Внимание! Никогда не изменяйте параметры других устройств, не относящихся к данному УОС, так как это может привести к их неработоспособности.

При правильно установленных параметрах «Ethernet» и функционирующем АРМ индикатор «АРМ» должен светиться постоянным светом. Если индикатор «АРМ» прерывисто светится - нет связи с АРМ.

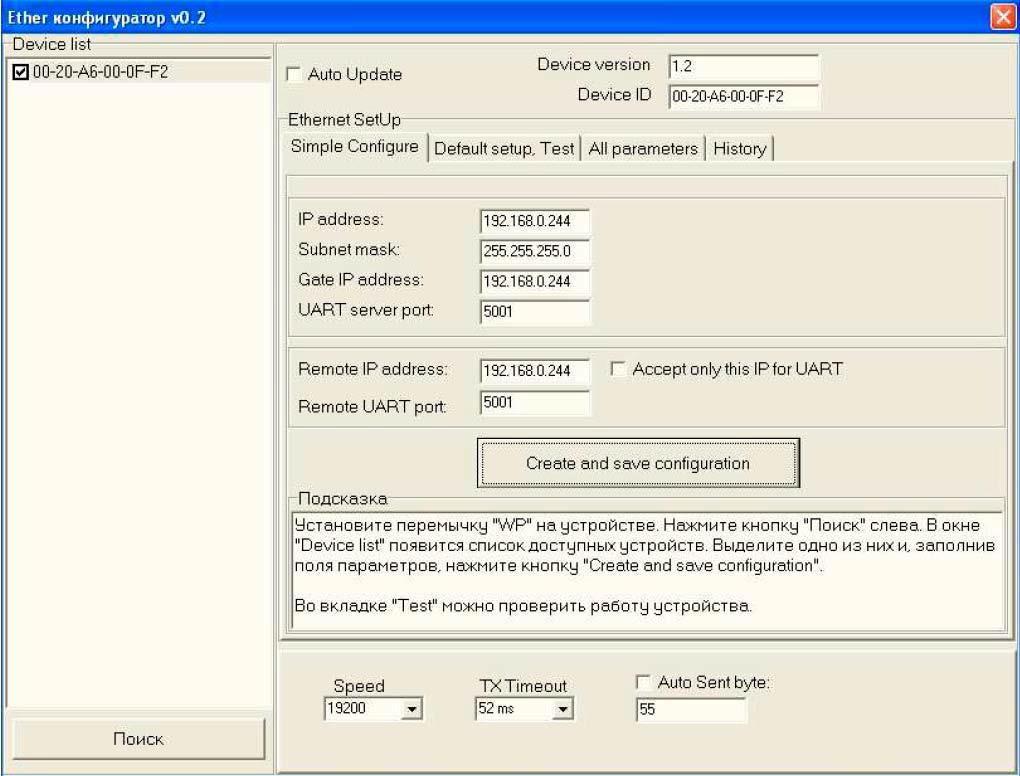

Рис. 99
Программирование параметров УОС

При включении АРМ, при наличии связи с УОС, в УОС из базы АРМ заносится конфигурация, необходимая для правильного функционирования УОС в составе системы. После этого, при наличии связи с ретранслятором, индикатор «РТ» должен светиться постоянным светом. Если индикатор «РТ» прерывисто светится - нет связи с РТ.

Если нет связи с АРМ, УОС издает прерывистый звуковой сигнал, при переполнении буфера обмена появляется непрерывный звуковой сигнал.
