8.4 ПЦН РСПИ «Базальт»

Основой ПЦН РСПИ «Базальт» является УОП «Базальт-8016-450» (базовая станции, устройство оконечное пультовое).

УОП «Базальт-8016-450» состоит из блока питания, антенного фильтра, платы антенного усилителя, четырех плат преселектора, платы цифровой обработки передатчика, платы передатчика, платы усилителя мощности передатчика, четырех плат цифровой обработки приемника и тринадцати плат приемника. Платы УОП установлены на стойках на металлическом основании. Блок питания и антенный фильтр закреплен непосредственно на основании.

Примечание. Для обеспечения надежного охлаждения зазор между нижней стенкой корпуса УОП и любой горизонтальной поверхностью должен быть не менее 20 см.

Принимаемый сигнал поступает с базовой антенны на антенный фильтр, который выполнен на объемных резонаторах, что позволяет получить высокую избирательность и гладкую амплитудно-частотную характеристику фильтра.

Примечание. Для корректной настройки фильтра необходимо заранее сообщать на завод-производитель рабочие частоты РСПИ.

Далее сигнал через коммутатор усилителя мощности передатчика поступает на антенный усилитель, дополнительно фильтруется преселектором и поступает на плату приемника.

Примечание. Преселекторами называют устройства, включаемые на входе приемника для улучшения его избирательности (в данном случае это активный диапазонный фильтр, совмещенный с устройством согласования). Использование устройства согласования необходимо, поскольку к одному выходу антенного усилителя подключаются до четырех приемников.

Далее после преобразования частоты в приемнике (уменьшения значения анализируемой частоты для улучшения возможностей цифровой фильтрации), сигнал поступает на плату цифровой обработки приемника, где с помощью цифрового фильтра реализуется узкополосная фильтрация (с шириной канала в 50 Гц).

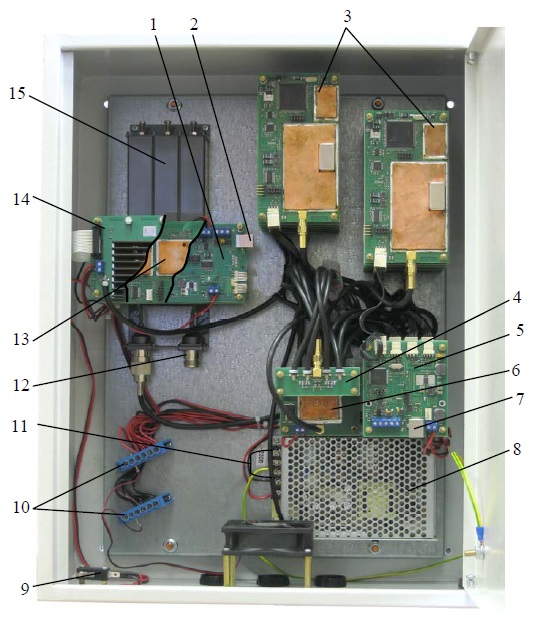

Рис. 143
Внешний вид УОП

Номера позиций, указанные на рисунке 1:
1 - плата цифровой обработки передатчика;
2, 7 - USB-разъем для подключения к персональному компьютеру (далее - ПК);
3 - тринадцать плат приемника;
4 - четыре платы преселектора;
5 - четыре платы цифровой обработки приемников;
6 - плата антенного усилителя;
8 - блок электропитания;
9 – устройство коммутации вскрытия корпуса (УКВК);
10 - колодки питания «+12 В» и «GND»;
11 - разъем для подключения электропитания;
12 - разъем для подключения антенны;
13 - плата передатчика;
14 - усилитель мощности;
15 - антенный фильтр;

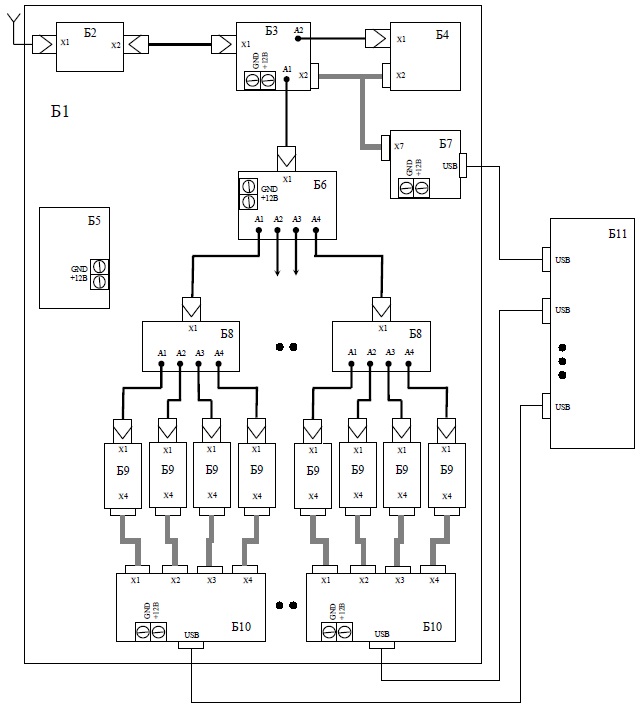

Рис. 144
Структурная схема УОП «Базальт-8016-450»

где:
Б1 - УОП;
Б2 - антенный фильтр;
Б3 - усилитель мощности;
Б4 - плата передатчика;
Б5 - блок электропитания;
Б6 - плата антенного усилителя;
Б7 - плата цифровой обработки передатчика;
Б8 - преселектор;
Б9 - плата приемника;
Б10 - четыре платы цифровой обработки приемников;
Б11 - персональный компьютер (ПК).

Место установки УОП должно быть удобно для обслуживания и недоступным для посторонних лиц. При установке необходимо учитывать длину кабеля, соединяющего УОП с ПК (USB кабель не должен превышать 3 м.)

Антенный кабель, соединяющий УОП с антенной должен быть как можно короче (ослабление в кабеле фидера принимаемого сигнала должно быть не более 3 дБ). При невозможности выполнения этих условий, необходимо установить преобразователь USB - RS485-USB (подключение преобразователя USB-RS485 производится в соответствии с АЛБМ.441461.690 РЭ) между УОП и ПК.

Пример подключения преобразователя приведен на Рис. 145. Для работы необходимо использовать два таких преобразователя. Один из них устанавливается в УОП (преобразует интерфейс USB в интерфейс RS485), другой – у ПК (преобразует интерфейс RS485 в интерфейс USB).

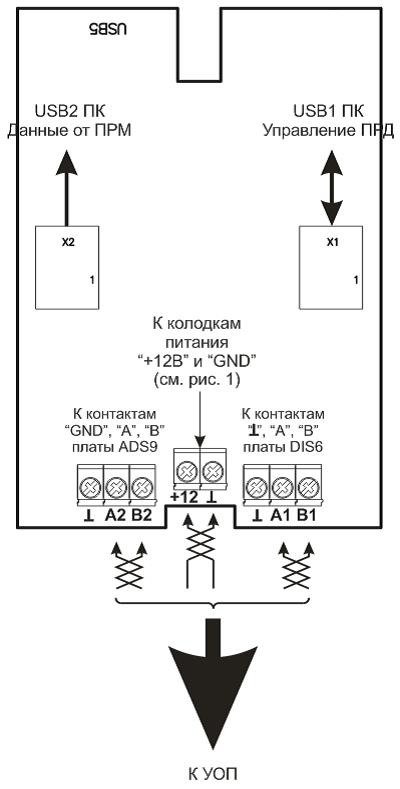

Рис. 145
Плата преобразователя USB -RS485
