Приложение Г

Взаимное влияние передатчика на приемник при близком расположении друг к другу


При работе РСПИ часто наблюдается взаимное влияние передатчика (РПД) на приемник (РПМ) при их близком расположении, даже если их рабочие частоты не совпадают.

Примером такого влияния можно назвать взаимное влияние ретрансляторов (РТ) различных РСПИ или радиосредств друг на друга, (см. Рис. В4, В7).

Ретрансляторы располагают на высокостоящих зданиях, но таких зданий немного и они перегружены уже развернутыми там радиосредствами. (Обычно взаимное влияние РПД на РПМ не проверяется, что является типовой ошибкой).

Другим примером влияния можно назвать влияние РПД РСПИ на телевизионный приемник. Эффект обычно проявляется в «подергивании» изображения и щелчком по звуковому каналу приема телевещания. Наличие такого эффекта всегда надо проверять при установке УО РСПИ в жилых помещениях пользователей.



Рис. Г1

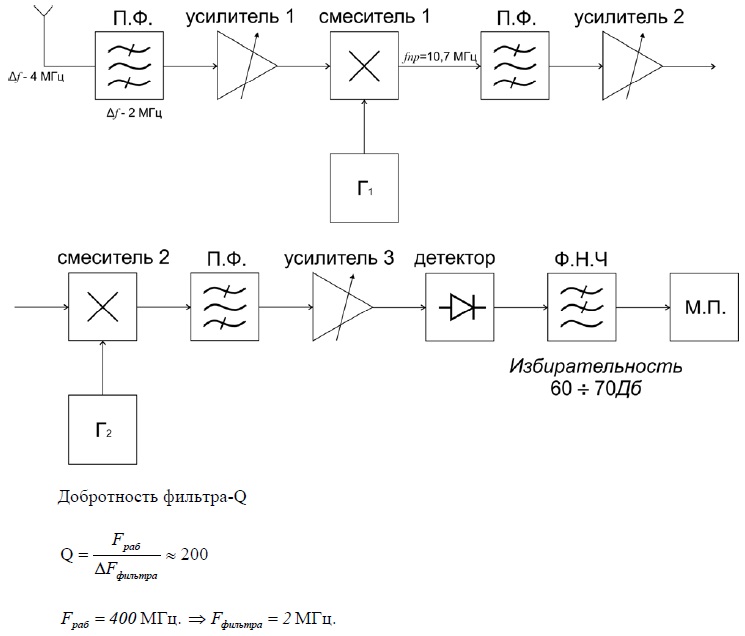

Структурная схема приемника

Рассмотрим механизм такого воздействия.

На Рис. Г1 изображена типовая структурная схема приемника РСПИ (телевизионный приемник не принципиально отличается от приведенной схемы). Полоса пропускания антенны в диапазоне УКВ редко бывает меньше 4 МГц. Антенна обладает слабой избирательностью, более того антенны стараются делать как можно более широкополосными (при этом на них оказывается меньшее влияние от рядом находящихся массивных металлических предметов или осадков).

Входной полосовой фильтр характеризуется добротностью (Q).

Считается хорошей добротностью для фильтра добротность порядка 200.

Q= Fр /ΔF

Q - добротность

ΔF - полоса пропускания фильтра, (обычно по уровню-0,7)

Fр - рабочая частота

Если добротность - 200, а рабочая частота составляет 400 МГц, то полоса пропускания составит 2 МГц. В нашем случае мешающий сигнал часто находится гораздо ближе к рабочему диапазону ТВ-вещания.

Вообще, полосовой фильтр в ВЧ - тракте редко может помочь при попытке отфильтровать полезный сигнал при близком расположении помехи по частоте.

Далее сигнал попадает на усиливающий каскад. Таким образом, если мешающий сигнал находится на частоте Fмешающая=Fрабочая± 1 МГц, то он без ослабления обрушивается на первый каскад усиления. После чего РПМ полностью блокируется, или усилитель РПМ переходит в режим нелинейного усиления. В результате нелинейного усиления и двукратного преобразования частоты в смесителях №1-2 появляется огромное количество комбинационных частот, одна из которых совпадает с частотами прямого усиления (что мы и наблюдаем на экране и в звуковом канале телевизора).

Аналогичная проблема существует и при использовании двухчастотных ретрансляторов. Поэтому, если вам предлагают установить двухчастотный ретранслятор с разносом частот в 500 кГц или менее, следует насторожиться. Это можно сделать только за счет снижения чувствительности приемника. Часто частные компании, не имея собственных частот на РСПИ, пытаются таким образом вести в заблуждение пользователя.

Эту проблему можно решить несколькими способами.

Можно увеличить разнос между антеннами, как по высоте, так и в горизонтальном направлении. Мощность в точке приема от расстояния падает как «квадрат» расстояния (см. Рис. Г3).

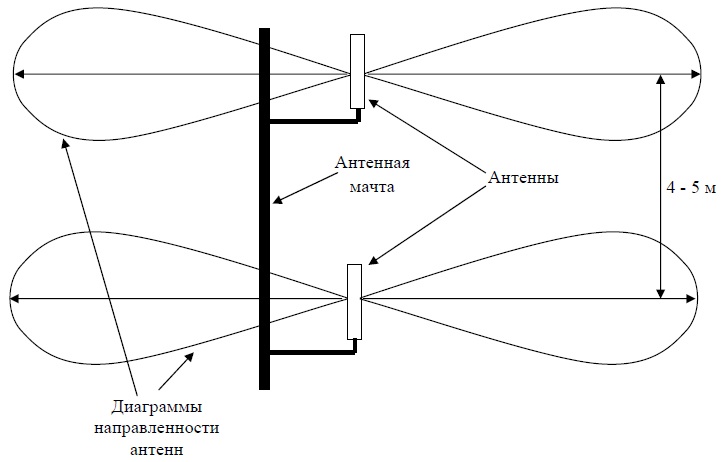

«Разнос» по вертикали дает лучшие результаты, т.к. при расположении одной антенны строго под другой теоретически они не должны влиять друг на друга (см. Рис. Г2), но он сложнее по реализации.

Реально всегда есть отражения радиоволн от подстилающей поверхности, металлических предметов на крыше и влияние В.Ч. энергии от передающей антенны на приемный тракт. Однако, «разнос» антенн по вертикали на (4-5) м дает ослабление мешающего сигнала на 40 дБ.

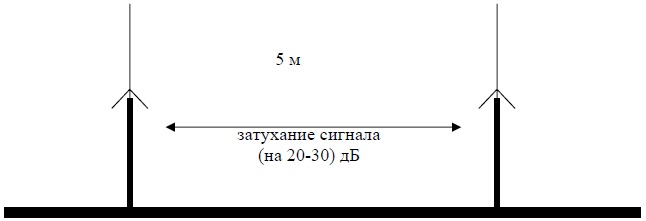

«Разнос» антенн по горизонтали на 5 м дает ослабление сигнала порядка (20-30) дБ.

При невозможности разнести в пространстве антенны радиосредств используйте полосовые или режекторные В/Ч фильтры, не забывая проанализировать их амплитудно-частотные характеристики.



Рис. Г2
«Разнос» антенн по вертикали




Рис. Г3
«Разнос» антенн по горизонту
