7.4 АРМ РСПИ «Протон»

АРМ РСПИ «Протон» имеет сетевую и локальную версии.

Сетевой вариант ПК «Протон» включает в себя следующие модули: СУБД «FireBird» версии 2.5, «Сервер приложений», «Администратор», «Дежурный оператор», «Дежурный офицер», «Менеджер отчётов», «Конвертор БД», «Восстановление БД».

Локальная версия ПК «Протон»: СУБД «FireBird» версии 2.5 «Протон», «Администратор», «Менеджер отчётов», «Конвертор БД», «Восстановление БД».

АРМ «Сервер приложений» обеспечивает приём сообщений от приёмной аппаратуры (ПЦН «Протон», GSM-терминал) и иных источников сообщений (GPRS-сервер, Ethernet-сервер), централизованную обработку сообщений, ведение журналов работы системы, рассылку принятых и предварительно обработанных сообщений на другие автоматизированные рабочие места.

Рис. 113
АРМ «Сервер приложений»

АРМ «Администратор» обеспечивает настройку параметров работы системы таких как: ведение базы данных объектов, её редактирование и удаление, настройки реакции системы и действий операторов на поступившие сообщения, управление пользователями и их уровнями доступа к системе, а также заполнения справочников данными для быстрой и корректной работы всей системы.

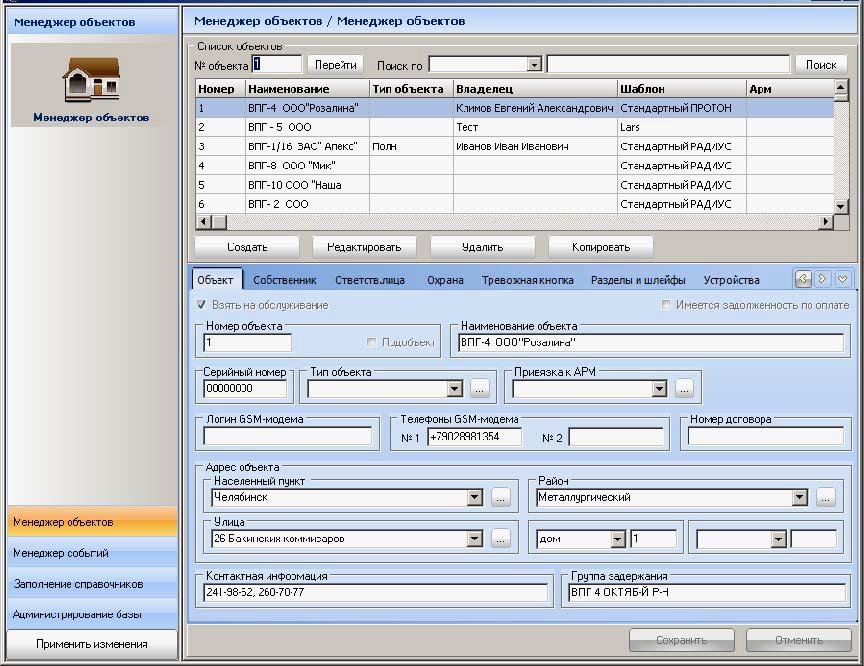

Рис. 114

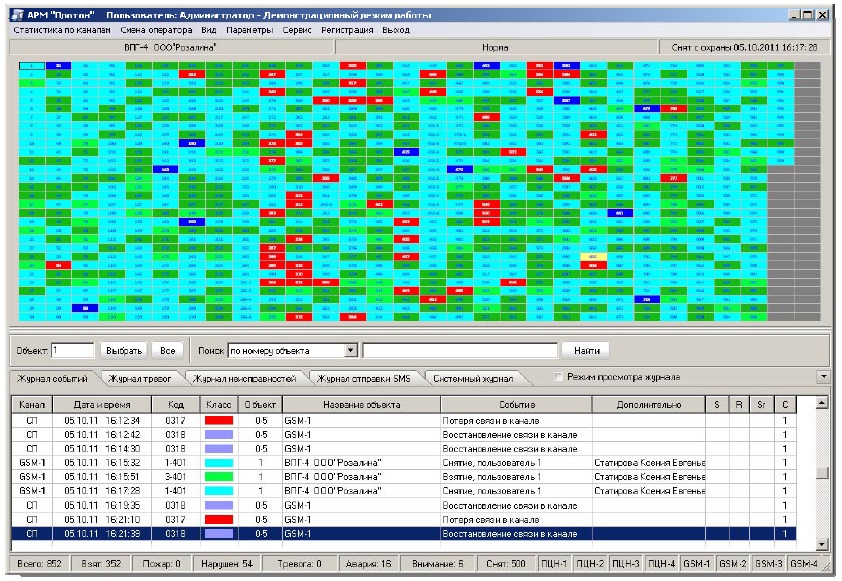

АРМ «Администратор»

АРМ «Дежурного оператора» принимает информацию от «Сервера приложений» и предназначен для: отображения полной картины состояния объектов системы, принятых событий, выполнения и регистрации действий операторов по устранению нештатных ситуаций.

Рис. 115

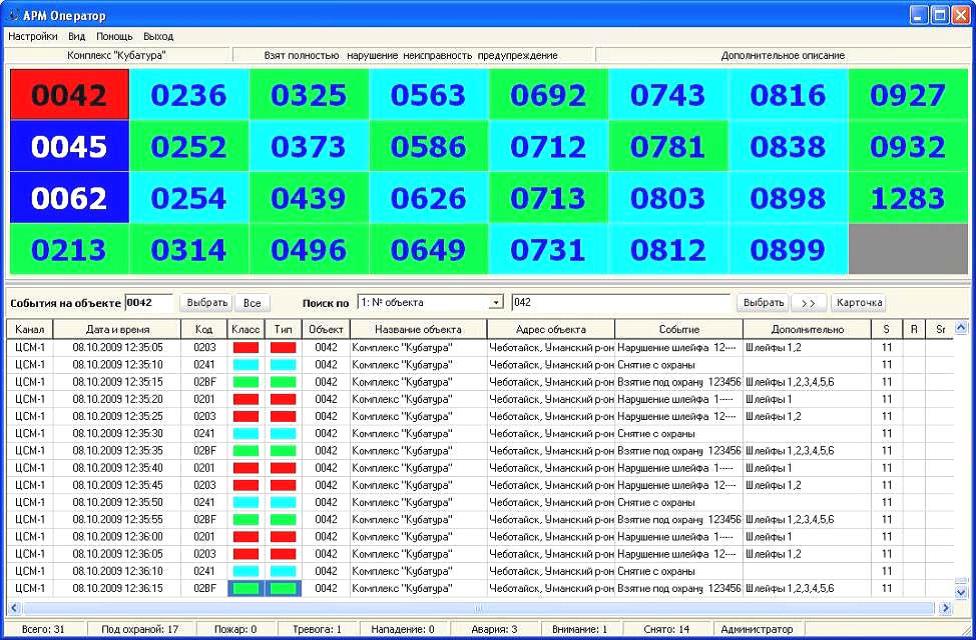

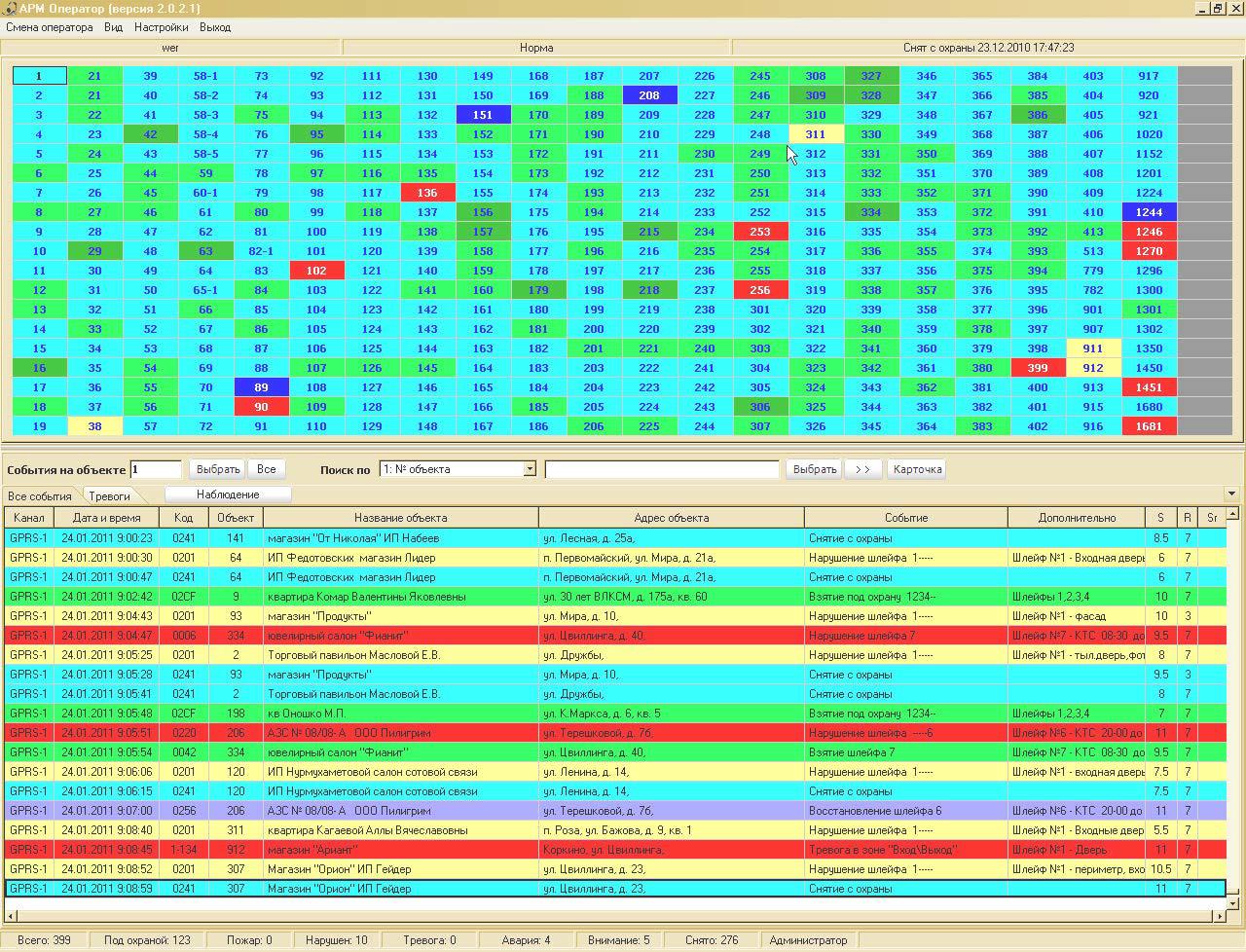

АРМ «Дежурный оператор»




Рис. 116
АРМ «Дежурный офицер»

АРМ «Дежурный офицер» позволяет контролировать действия дежурных операторов.

АРМ «Менеджер отчетов» предназначен для: формирования отчетов о полной работе системы, принятых событиях, действиях операторов по обработке нештатных ситуаций, ведомостей постановки и снятия объекта с охраны.

Модуль «Установщик, конвертор». Программа - установщик предназначена для удобства установки программного комплекса «Протон». Модуль «Конвертор БД» предназначен для конвертирования базы данных из формата «Радиус» в формат базы данных «Протон».

Модуль «Восстановление БД» предназначен для устранения повреждений в структуре базы данных или восстановления поврежденной базы из предварительно сделанной резервной копии.

Установка отдельных модулей ПК «Протон» может осуществляться, как запуском соответствующего инсталляционного файла с расширением msi, который входит в комплект поставки ПО «Протон», так и выбором необходимого модуля АРМ из списка «Установщика ПК «Протон», (сетевой вариант) и (локальный вариант).

7.5 ПЦН РСПИ «Протон»

ПЦН предназначен для приема сообщений от объектового оборудования, ретрансляторов и внешних приемных устройств, передачи квитанций и команд управления, обработки, хранения и отображения информации. Пульт ПЦН устанавливается в ПЦО.

Рис. 117

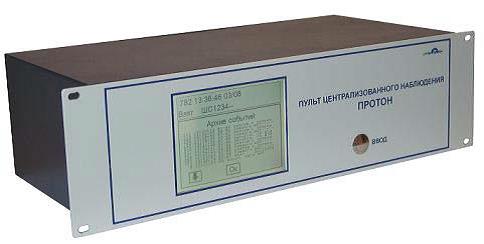

Внешний вид ПЦН РСПИ «Протон»

Пульт ПЦН может работать как с объектами с односторонней связью (только функция приема), так и с объектами с двухсторонней связью (функции приема и передачи).

Для осуществления функции радиоприема в ПЦН устанавливаются приемники: от одного до четырех для системы с односторонней связью или один типа приемопередатчика для системы с двухсторонней связью.

К ПЦН по линии интерфейса RS-485 можно подключить от одного до четырех выносных приемных устройств (ВПУ).

Все принятые сообщения, изменения режимов работы ПЦН заносятся в электронный архив ПЦН и могут быть, при необходимости, просмотрены на жидкокристаллическом индикаторе (ЖКИ) ПЦН.

Наличие многоуровнего меню, многострочного сенсорного ЖКИ, встроенного динамика и возможность распечатки информации от ПЦН на принтере позволяют обеспечить полноценное функционирование РСПИ «Протон» даже при отсутствии в своем составе АРМ на базе ЭВМ.

ПЦН возможно подключить к следующим программным комплексам (ПК): программному комплексу «Протон», комплексу средств автоматизации (КСА) «Эгида-2», другим ПК, совместимым с ПЦН по протоколам связи.

Поддерживаемые протоколы связи: «Протон», «Эгида упрощенный», «RCI3300», «Ademco 685», «SurGard».

Основные технические характеристики ПЦН:

- тип используемых каналов (линий) связи - радиоканал;

- максимальное количество встроенных каналов связи - 4;

- максимальное количество выносных каналов связи - 8;

- максимальное количество обслуживаемых ОРПУ - 16000;

- максимальное количество обслуживаемых радиосистем РСПИ «Протон» - 8;

- внутренний буфер событий в ПЦН - не менее 3000.

Использование данных меню позволяет измерить соотношение сигнал/шум от объектов и дает возможность проверить надежность доставки извещений.

Рассмотрим наиболее интересные пункты меню ПЦН.

Таблица 37 - Меню «Контроль канала»

Уровень вложенности меню					Информация о пункте меню
1	2	3	4	5
					Инструменты
					Контроль радиоканала: выбор слота, выбор ВПУ (зачеркиванием отображается отсутствие устройств на физическом уровне). Переход между приемными устройствами ВПУ осуществляется повторным нажатием на радиокнопку текущего слота ВПУ.
					Уровень радиосигнала - визуальный контроль состояния радиоканала (уровень помех, частота прихода посылок и их уровень) в реальном времени. Нажатие в любую точку графика - выход в меню «Контроль радиоканала».
					Подтверждение действия оператора
					Построение графика уровней сигнала с объекта: - выбор слота приемника или ВПУ (зачеркиванием отображается отсутствие устройств на физическом уровне), для которого будет построен график; - выбор номера объекта, для которого будет построен график. На графике отображается информация о не более 50 сообщениях. Сплошной линией строится график уровней, измеренных приемником ПЦН, прерывистой линией график уровней, измеренных приемником ретранслятора. Звездочками отображается количество принятых посылок данного сообщения.
					Загрузка радиоканала за последние сутки (выбор слота и выбор ВПУ) (зачеркиванием отображается отсутствие устройств на физическом уровне). Горизонтальная ось времени разбита на 24 временных интервала по 1 часу. Вертикальная ось - на 10 (максимальное количество сообщений за часовой временной интервал).

7.6 Блок внешних радиоприемников (БВР)

Блок БВР предназначен для приема сообщений от объектового оборудования, их обработки и дальнейшей передачи по «цифровому» кабелю интерфейса RS-485 в ПЦН «Протон». Блок БВР располагается в помещении, вблизи приемной антенны.

Кроме того, блок БВР имеет два круглосуточных шлейфа сигнализации и резервированное питание.

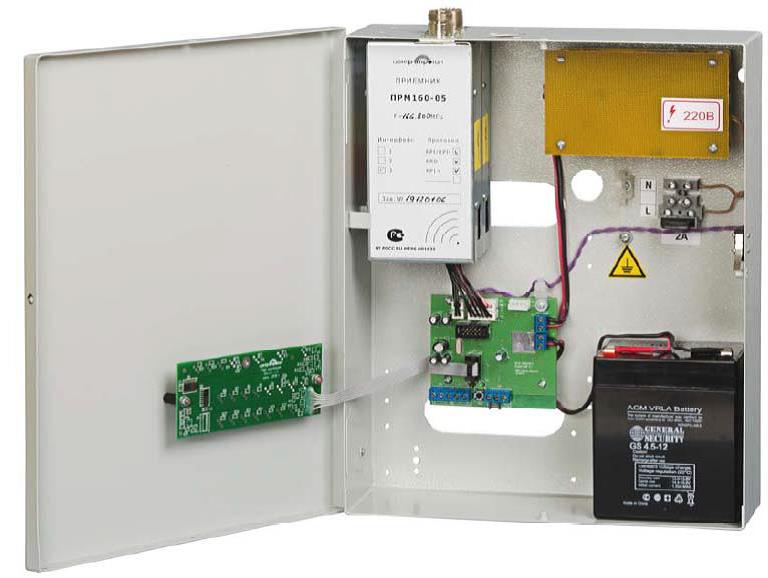

Рис. 118

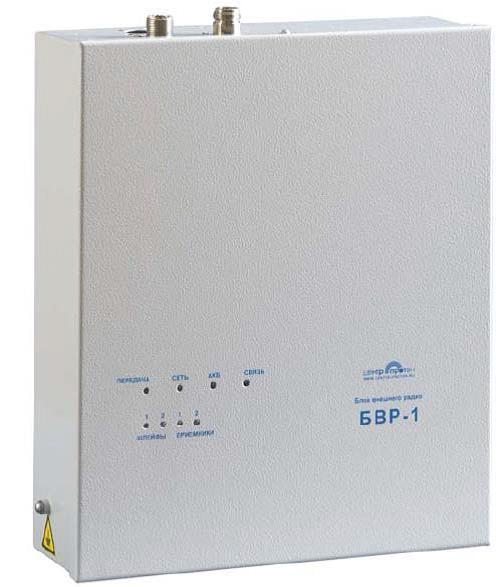

Внешний вид блока БВР

Таблица 38 - Технические характеристики блока внешних радиоприемников БВР-1

Блок (блоки) подключается с помощью двухпроводной линии («А», «В») типа «витая пара» к пульту ПЦН. По этой линии обеспечивается связь в стандарте RS-485.

Интерфейс RS-485 предполагает соединение пульта ПЦН и блоков БВР «в цепочку», то есть все устройства соединяются по интерфейсу одной парой проводов (линии A и B), согласованной с двух сторон согласующими резисторами.

Для согласования используются два резистора сопротивлением 120 Ом, один из которых устанавливается в пульте ПЦН, а другой - в более удаленном блоке БВР в линии. В блоке БВР согласующее сопротивление расположено на плате и включается в линию установкой перемычки J1.

Цепи «Общ.» пультов ПЦН и блоков БВР должны быть объединены проводом. Максимальное удаление блока от ПЦН - 1000 м.

Блок БВР обеспечивает по линии «Audio» передачу в пульт ПЦН аналогового сигнала, благодаря чему пульт индицирует уровень помех и обеспечивает прослушивание эфира.

Наличие в составе РСПИ «Протон» БВР позволяет вынести радиоприемную часть на высокостоящие здания, что значительно увеличивает радиус действия системы.
