3.7 Подключение ВОРС «Стрелец»
Подключение к ВОРС «Стрелец» осуществляется посредством интерфейса
RS-232. Линия RS-232 подключается к нулевому радиорасширителю (КР РРОП).
Подключение осуществляется напрямую, либо через преобразователь
интерфейсов (БПИ RS-RF).

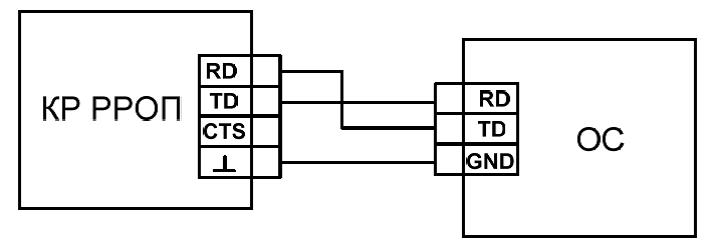

Схема подключения ОС к КР РРОП
Схема подключения ОС через преобразователь интерфейсов (БПИ RS-RF)
Рис. 54
Подключение ВОРС «Стрелец»
3.8 Подключение ИСБ «Стрелец-Интеграл»
Подключение к оборудованию интегрированной системы безопасности
«Стрелец-Интеграл» осуществляется посредством интерфейса S2.
Рис. 55
Подключение ИСБ «Стрелец-Интеграл»
3.9 Обобщение
К положительным чертам РСПИ «Стрелец-Аргон» следует отнести:
1) Шифрование информации;
2) Автоматическая регулировка мощности ОС;
3) Индикация качества связи с родительской станцией (построение
графических связей, измерения уровня шума и соотношения с/ш);
4) Возможность сопряжения с ВОРС «Стрелец» и ИСБ «Стрелец-Интеграл»;
5) Развитые сервисы АРМ и РСПИ;
6) Наличие ретрансляторов в вандалоустойчивом исполнении;
7) Возможность перехода РСПИ на резервные частоты;
8) Использование динамической маршрутизации.
К недостаткам динамической маршрутизации следует отнести:
1) Данный тип маршрутизации требует внимательного анализа структуры сети
РСПИ (расположения ОС на местности);
2) Отказ от синхронного режима работы снижает потенциальную емкость РСПИ
при контроле радиоканала в 2 мин.
