4.2 АРМ РСПИ «Иртыш-3Р»

Рис. 61
Основное рабочее окно АРМ

Для отображения состояния объекта на его квадрате рисуются символы разных цветов. Состояния охранных шлейфов (ОШ) объекта отображаются вертикальными цветными полосками, слева направо - ОШ1, ОШ2, ОШ3:

- зеленый цвет - шлейф снят с охраны;

- желтый - шлейф поставлен на охрану и находится в норме;

- красный - шлейф стоит на охране и зафиксировано его нарушение.

В таблице 16 приведены примеры состояния шлейфов на некоторых объектах.

В случае, если на охраняемом шлейфе было зафиксировано нарушение, но потом его состояние восстановилось, красная полоска снова становится желтой, но на ней дополнительно рисуется вертикальная красная линия (объект 031 - первый шлейф), которая говорит о том, что тревожное событие на данном объекте еще не обработано оператором.

Таблица 16 - Примеры состояния шлейфов

Извещение «Нападение» (нарушение тревожного шлейфа) отображается красной рамкой (объект 044).

В случае срабатывания пожарного датчика на изображении объекта появляется символ языка пламени – извещение «Пожар» (объект 045). Состояния шлейфов в этом случае не видны, поскольку событие «пожар» имеет высший приоритет над остальными.

Дополнительные символы на квадрате объекта показывают состояние питания на объекте и состояние радиосвязи с данным объектом:

- появление нижней горизонтальной синей полоски (объект 002) говорит об исчезновении напряжения питающей сети на объекте, и он работает от встроенного аккумулятора - тревожное извещение «Нет внешнего питания»;

- появление верхней синей полоски (объект 003) говорит о снижении напряжения аккумулятора ниже допустимого предела - тревожное извещение «Аккумулятор разряжен». При отсутствии внешнего питания этот блок скоро перестанет работать;

- волнистая черная полоска в центре (объект 001) говорит о том, что радиосвязь с данным блоком в данный момент нарушена из-за радиопомех - тревожное извещение «Помехи приему»;

- вопросительный знак (объект 005) говорит о том, что блок перестал отвечать на персональные запросы, т.е. либо его выключили, либо он вышел из строя - тревожное извещение «Блок не отвечает».

Рис. 62

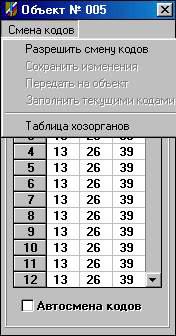

Меню «Смена кодов»




Рис. 63

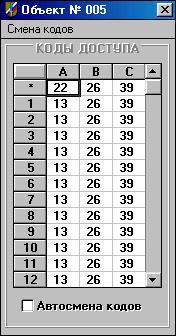

Меню «Коды доступа»

Меню «Смена кодов»

Коды доступа (коды снятия с охраны) используются в УОО со встроенной клавиатурой и цифровым индикатором («Иртыш-325-2/424/424Л») представляют собой двузначные числа от 01 до 99. Для каждого охранного шлейфа можно задать свой код доступа. Коды доступа задаются на ПЦН и передаются на объект по радиоканалу, что позволяет их оперативно менять.

Обратите внимание на следующие пункты АРМ РСПИ «Иртыш-3Р»

Параметр - «порог неответов» - число, определяющее, после скольких неответов объекта на индивидуальные запросы ПЦН будет выдан сигнал тревоги «Блок не отвечает» (по умолчанию - 5). Задается пользователем системы, варьируя данный параметр можно уменьшить количество извещений о неисправности объектового оборудования, однако, к увеличению данного параметра надо подходить осторожно. Большое значение этого параметра увеличивает время обнаружения неисправности.

Пункт Управление - «процент неответов» - aктивизируется через некоторое время после работы системы, когда накопится статистика по работе объектов с двухсторонними УОО. При выборе этого пункта появляется список таких объектов, у которых число неответов на индивидуальные запросы превысило порог, заданный параметром «порог неответов (%)». Рекомендуется регулярно проверять этот список, чтобы вовремя выявлять объекты с плохой радиосвязью.
