6.3 АРМ «Радиосеть»

РСПИ «Радиосеть» имеет развитый АРМ, по своей логике работы и принципам построения данный АРМ близок к широко распространенному АРМ «Эгида».

АРМ «Радиосеть» состоит из следующих компонентов:

- Сервер событий – программный компонент, отвечающий за обмен между всеми модулями, входящими в состав АРМ «Радиосеть». На каждом из компьютеров, входящих в состав комплекса в обязательном порядке должен быть запущен «Сервер событий»;

- АРМ АБД – рабочее место администратора базы данных, которое можно запустить на любом компьютере. Предназначено для ведения графической, справочной и служебной информации. Количество рабочих мест в системе – неограниченно;

- Считыватель ключей RS232 – электронный модуль в пластиковом корпусе. Предназначен для занесения кодов ключей абонентов в соответствующие поля таблиц администратора базы данных (АБД), а также записи служебной информации из АБД в ключи для переноса в устройства системы;

- АРМ ДПУ – рабочее место оператора ПЦН. Предназначено для отображения графической и служебной информации о состоянии ОО и управления ОО. Количество рабочих мест в системе – неограниченно;

- Драйвер – программный компонент, отвечающий за обмен информацией между ТСО и АРМ ДПУ. Для каждого типа опрашиваемых устройств необходим свой компонент драйвера. Данный компонент устанавливается автоматически при установке АРМ ДПУ;

- Firebird – свободная система управления базами данных (СУБД), обеспечивающая параллельную обработку оперативных и аналитических запросов. Для работы с АРМ «Радиосеть» необходимо использовать «Firebird v.1.5 – 2.0». Дистрибутив СУБД «Firebird» входит в комплект установочной программы АРМ «Радиосеть». Данный компонент должен быть установлен на всех компьютерах комплекса.

Отдельные окна АРМ показаны на Рис. (102-105). Ограниченный объем рекомендаций не позволяет подробно останавливаться на всех возможностях АРМ РСПИ «Радиосеть», но данные рисунки дают общее представление об его интерфейсе.

Более полно особенности работы АРМ и его возможности изложены в документах:

Руководство по эксплуатации автоматизированного рабочего места администратора базы данных ФИДШ.425688.101 РЭ (АРМ АБД);

Руководство по эксплуатации автоматизированного рабочего места дежурного пульта управления ФИДШ.425688.102 РЭ (АРМ ДПУ);

Руководство по эксплуатации и другой эксплуатационной документации на РСПИ «Радиосеть».

Можно отметить интуитивно понятное построение АРМ.

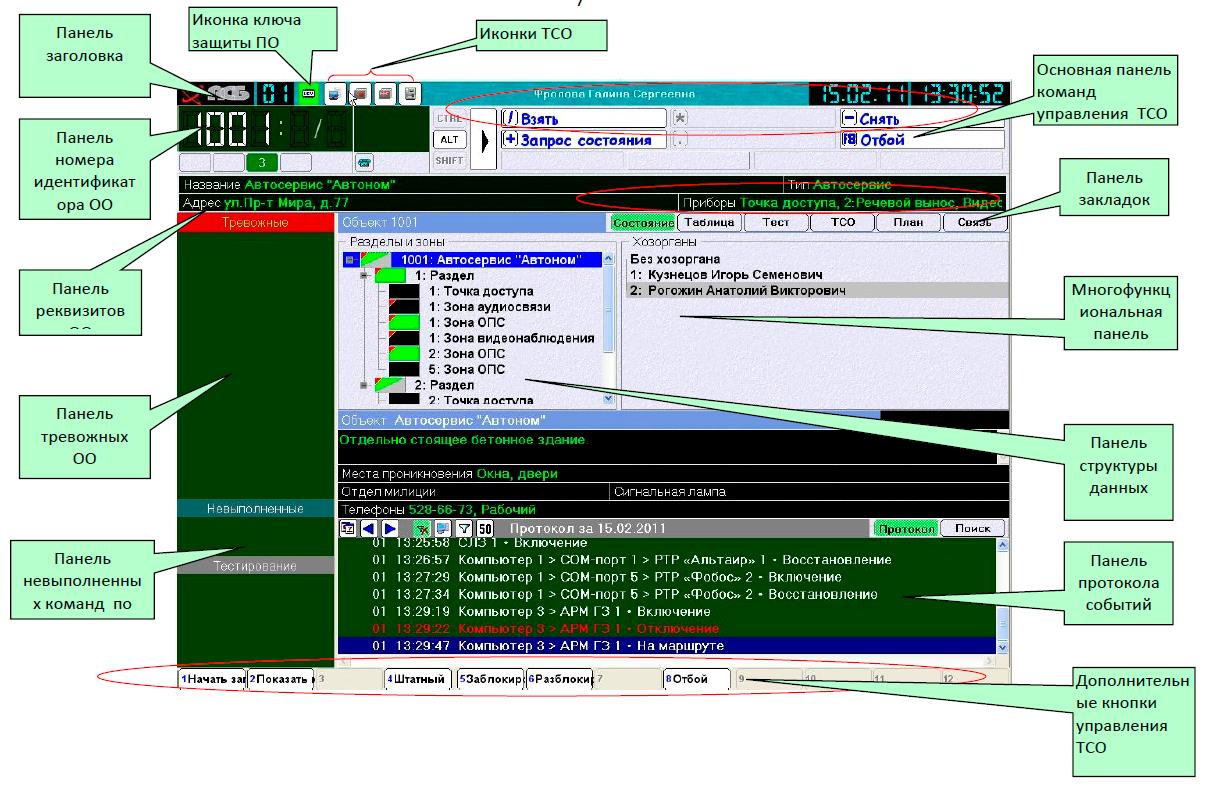

Рис. 102
Основное окно АРМ ДПУ

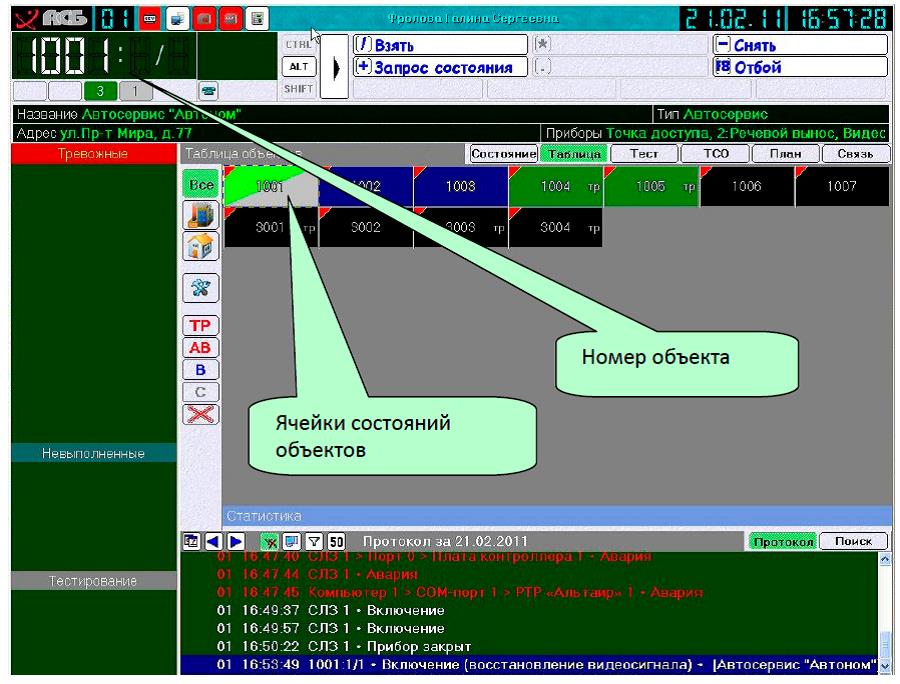

Рис. 103
Управление состоянием объекта из окна «Таблица» многофункциональной панели




Рис. 104
Цветовое обозначение на АРМ состояния охраняемых объектов

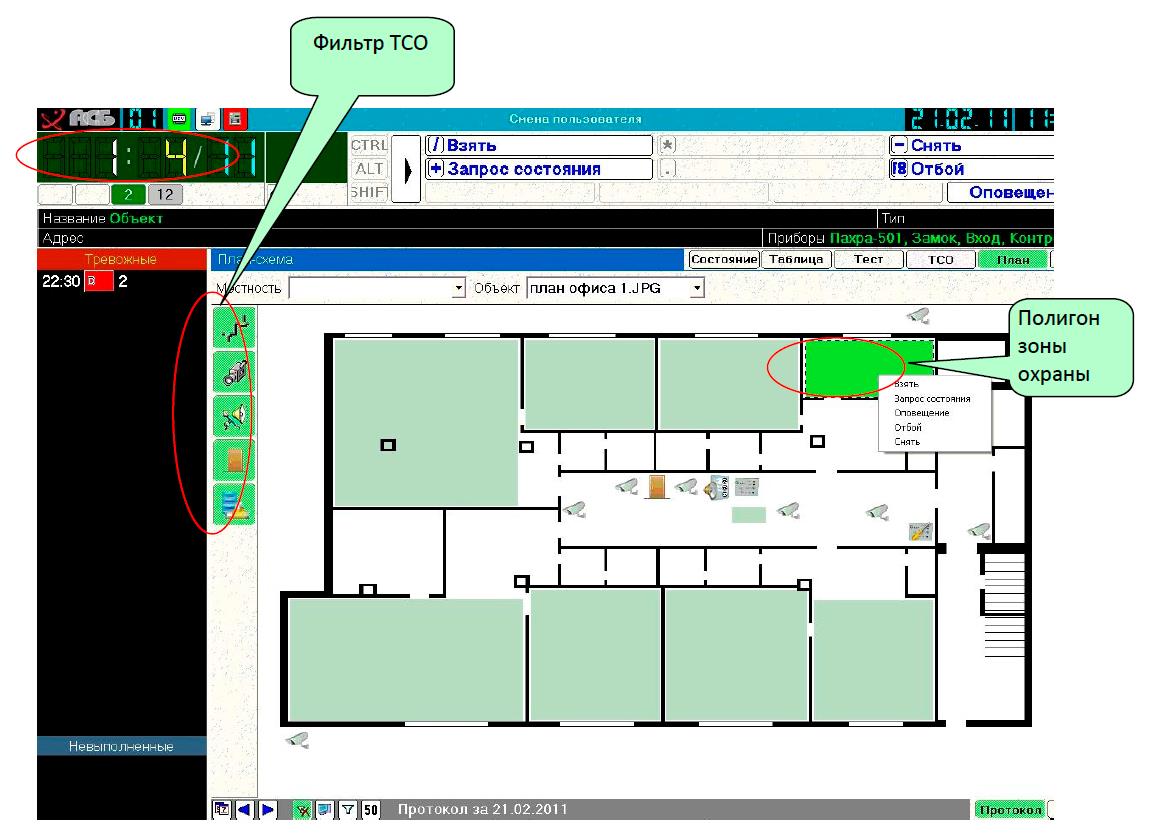

Рис. 105
Управление состоянием объекта из окна «План» многофункциональной панели
