6.2 Ретранслятор РТ «Радиосеть»

Ведущим звеном в РСПИ «Радиосеть» является ретранслятор (см. Рис. 100). Обычно в других РСПИ ведущим узлом является ПЦН, в этом состоит конструктивная особенность РСПИ «Радиосеть».

Внимание! Эксплуатация РТ допускается только на выделенных в установленном порядке частотах. При заказе ретранслятора РТ «Радиосеть» необходимо указывать точные номиналы основной пары дуплексных радиочастот.

Это необходимо для настройки дуплексера ретранслятора на предприятии-изготовителе на требуемые частоты. Если при заказе номиналы частот не были указаны, ретранслятор поставляется с дуплексером, настроенным на средние частоты рабочих диапазонов. В таком случае, после получения основной пары частот, необходимо произвести настройку дуплексера на выделенные частоты на предприятии-изготовителе РСПИ или предприятии-изготовителе дуплексера. При невыполнении указанного требования работоспособность ретранслятора не обеспечивается.

Предприятие-изготовитель постоянно работает над улучшением пользовательских характеристик РТ, поэтому перед началом работы необходимо обновить программное обеспечение РТ для обеспечения совместимости с остальными устройствами РСПИ.

Последние версии ПО и инструкция по программированию находятся на сайте: www.asbgroup.ru.

По вопросу приобретения программатора, получения инструкции по программированию и последних версий ПО (при необходимости) следует обращаться на предприятие-изготовитель.




Рис. 100
Внешний вид РТ «Радиосеть»

Технические характеристики

РТ обеспечивает:

- прием, обработку, накопление сообщений от объектовых устройств, объединенных в 128 групп по 16 УО (всего 2048 шт.), с последующей передачей их на ПЦО по дуплексному радиоканалу (с разносом 8-10 МГц) через УОС «Радиосеть»;

- прием команд от ПЦО через УОС «Радиосеть» и передачу их на объектовое оборудование по дуплексному радиоканалу;

- обнаружение потери связи с УОС «Радиосеть» и с ПЦО, с передачей соответствующего сообщения объектовому оборудованию;

- обнаружение подмены УОС «Радиосеть» (в этом случае команды ПЦО не выполняются);

- обнаружение потери связи с объектовым оборудованием, с передачей соответствующего сообщения на ПЦО;

- обнаружение подмены объектового оборудования, с передачей соответствующего сообщения на ПЦО;

- контроль целостности корпуса РТ с формированием извещений «Ретранслятор открыт», «Ретранслятор закрыт»;

- заряд аккумуляторной батареи напряжением (от 13,5 до 13,8) В;

- контроль напряжения питания РТ с формированием извещения «Авария питания» при переходе на электропитание от аккумуляторной батареи;

- контроль напряжения аккумуляторной батареи с формированием извещения «Авария резерва» при снижении напряжения аккумуляторной батареи до (11,4± 0,4) В;

- отключение РТ при снижении напряжения аккумуляторной батареи до (10,5 ±0,4) В;

- индикацию уровня и качества принимаемого сигнала УОС;

- индикацию состояния передатчика (текущая мощность, КСВ, код ошибки);

- переход на резервные каналы приема и/или передачи при потере связи с УОС, снижении качества связи с УОС до критического уровня;

- выходную мощность передатчика (0,1-5) Вт ±2 дБ (в соответствии с запрограммированным значением);

- диапазон частот передатчика (460-463) МГц;

- диапазон частот приемника (450-453) МГц;

- обеспечение функций пятишлейфного устройства объектового (для организации самоохраны ретранслятора).

Интегрированное в РТ УО обеспечивает:

- возможность подключения к клеммам «ШС1» - «ШС5» пяти шлейфов сигнализации (ШС), программируемых на формирование любого из извещений: «Тревожная кнопка», «Вход», «Периметр», «Объем», «Пожар», «Технологический» или программное отключение;

- состояние «Норма» для всех типов ШС, кроме ШС «Пожар».

В интегрированном УО предусмотрена возможность дистанционного программирования следующих параметров:

- адрес УО (№ группы, № абонента);

- количество ШС, подключаемых к прибору – (от 1 до 5) шт.;

- назначение типов ШС для всех шлейфов;

- разрешение/запрещение автономного управления замком;

- разрешение/запрещение автономного взятия/снятия;

- разрешение/запрещение дистанционного снятия прибора с охраны;

- разрешение/запрещение постоянной световой индикации состояния ШС;

- разрешение/запрещение звуковой индикации тревог;

- разрешение/запрещение индикации тревог;

- разрешение/запрещение взятия с неисправными ШС;

- разрешение/запрещение взятия без ШС «Объем»;

- разрешение/запрещение начала процесса взятия с открытой дверью и другое.

В УО предусмотрена возможность дистанционного программирования параметров шлейфов:

- ШС типа «Вход» - разрешение контроля в состоянии «Снят»;

- ШС типа «Тревожная кнопка» - разрешение индикации нарушения;

- время восстановления ШС – (от 10 до 150) с (дискретностью 10 с), или восстанавливается с пульта.

Можно отметить развитые функциональные возможности, как самого ретранслятора, так и встроенного в него устройства объектового.

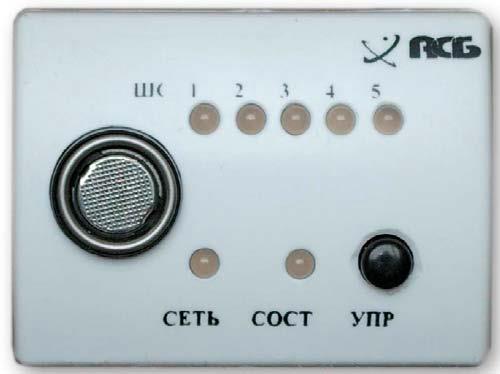

Рис. 101
Устройство индикации (УИ)

В РТ реализована функция самодиагностики, которую можно наблюдать на устройстве индикации РТ (см. рис. 101). Перед началом работы всегда необходимо проконтролировать работоспособность РТ с помощью режима самодиагностики.

Установить перемычку «Установка» на плате управления РТ, при этом РТ войдет в режим установки начальных параметров, что подтверждается серией красных вспышек индикатора «СОСТ» на УИ.

При необходимости установки всех параметров интегрированного УО в соответствии с заводскими установками, в режиме установки начальных параметров РТ, нажать и удерживать кнопку «УПР» на УИ в течение 10 с. Это приведет к установке всех параметров интегрированного УО в соответствие с заводскими установками, при этом индикаторы ШС1-ШС5, «Сеть» и «Сост» загорятся желтым светом.

При выполнении данной операции также стираются все ранее зарегистрированные хозорганы и адрес УО. Операция установки всех параметров УО в соответствие с заводскими установками необходима в случае, если не известен присвоенный ранее адрес УО, необходимый для ввода УО в сеть.

В режиме установки начальных параметров необходимо выполнить процедуру первичной инициализации РТ, для чего приложить к считывателю мастер-ключ DS1993, предварительно запрограммированный на АРМ. Процесс считывания ключа будет отображаться желтым светом на индикаторах ШС1-ШС5. Если ключ успешно прочитан, индикаторы ШС1-ШС5, «Сеть» и «Сост» загорятся зеленым светом.

Если индикаторы ШС1-ШС5, «Сеть» и «Сост» загораются красным светом, следует повторить процедуру считывания ключа. Если мастер-ключ не может быть успешно прочитан, следует перепрограммировать мастер-ключ на АРМ.

Снять перемычку «Установка» на плате управления РТ, при этом РТ перейдет в режим нормального функционирования, что подтверждается серией красных вспышек индикатора «СОСТ» на УИ.

После первичной инициализации РТ должен установить связь с УОС (при условии, что УОС включен и инициализирован с АРМ), о чем свидетельствует вспыхивающий 2 раза в секунду индикатор «СОСТ» на УИ (в случае, если РТ еще не введен в сеть). Дать команду с АРМ на ввод ретранслятора в сеть, при выполнении которой происходит обмен ключами между УОС и РТ для обеспечения дальнейшей имитостойкости.

Если первичная инициализация РТ выполнена правильно и РТ успешно введен в сеть с АРМ, индикатор «СОСТ» светиться не должен (в случае, если интегрированное УО еще не введено в сеть), или должен светиться постоянно (в случае, если интегрированное УО введено в сеть).

Если индикатор «СОСТ» вспыхивает 1 раз в 2 секунды, значит ретранслятор сигнал от УОС не принимает (возможно УОС выключен, или УОС не принимает сигнал ретранслятора, или неправильно выполнена первичная инициализация РТ, или РТ находится слишком далеко от УОС, или неисправна антенна, или в данном месте повышенный уровень помех).

Если индикатор «СОСТ» вспыхивает 2 раза в секунду, значит сигнал от УОС принимается, но с пультом в данный момент связи нет или РТ не введен в сеть с АРМ.

Далее необходимо нажать и удерживать кнопку «УПР» в течение 5 секунд, РТ перейдет на 5 минут в режим диагностики радиоканала. В этом режиме индикаторы «СЕТЬ» и «СОСТ» индицируют выбранный параметр, в соответствии с Таблицей 29, на индикаторах ШС1-ШС5 отображаются значения параметров. Переключение между параметрами по кругу осуществляется при нажатии кнопки «УПР». Для выхода из режима диагностики нажать и удерживать кнопку «УПР» в течение 5 секунд.

Переключение между параметрами по кругу осуществляется при нажатии кнопки «УПР». Для выхода из режима диагностики нажать и удерживать кнопку «УПР» в течение 5 секунд.

Таблица 29 - Режимы самодиагностики РТ

Параметр СЕТЬ СОСТ

Уровень принимаемого сигнала от УОС

Зеленый -

Качество принимаемого сигнала от УОС

Желтый -

Текущая мощность передатчика РТ

- Зеленый

Текущий КСВ РТ

- Желтый

Код ошибки передатчика РТ

- Красный



Уровень принимаемого сигнала от УОС отображается на индикаторах ШС1-ШС5 в соответствии с Таблицей 30. Устойчивая сТ с УОС обеспечивается при уровне сигнала -80 dBm (22 мкВ) и более.

Таблица 30 - Уровень принимаемого сигнала

Уровень принимаемого сигнала ШС1 ШС2 ШС3 ШС4 ШС5
-100dBm (2 мкВ) и менее - - - - -
-100dBm (2 мкВ) : -90dBm (7 мкВ) Красный - - - -
-90dBm (7 мкВ) : -80dBm (22 мкВ) Желтый Желтый - - -
-80dBm(22 мкВ) : -70dBm(70 мкВ) Зеленый Зеленый Зеленый - -
-70dBm(70 мкВ) : -60dBm(224 мкВ) Зеленый Зеленый Зеленый Зеленый -
-60dBm(224 мкВ) и более Зеленый Зеленый Зеленый Зеленый Зеленый



Качество принимаемого сигнала от УОС отображается на индикаторах ШС1-ШС5 в соответствии с Таблицей 31. Устойчивая связь РТ с УОС обеспечивается при качестве сигнала 50% и более.

Таблица 31 - Качество принимаемого сигнала

Качество принимаемого сигнала ШС1 ШС2 ШС3 ШС4 ШС5
10% и менее - - - - -
10% - 30% Красный - - - -
30% - 50% Желтый Желтый - - -
50% - 70% Зеленый Зеленый Зеленый - -
70% - 90% Зеленый Зеленый Зеленый Зеленый -
90% и более Зеленый Зеленый Зеленый Зеленый Зеленый



Текущая мощность передатчика РТ (измеренная с помощью встроенного в передатчик измерителя КСВ) отображается на индикаторах ШС1-ШС5 в соответствии с Таблицей 32. Мощность передатчика РТ задается при программировании мастер-ключа на АРМ.

В зависимости от планируемой зоны покрытия РТ мощность может быть 100% и менее (рекомендуется 100%, если данный РТ не мешает работе других радиосистем).

Таблица 32 - Текущая мощность передатчика

Текущая мощность передатчика ШС1 ШС2 ШС3 ШС4 ШС5
20% и менее Светится - - - -
20% - 40% Светится Светится - - -
40% - 60% Светится Светится Светится - -
60% - 80% Светится Светится Светится Светится -
80% и более Светится Светится Светится Светится Светится



Текущий КСВ отображается на индикаторах ШС1-ШС5 в соответствии с Таблицей 33. Цвет индикации зависит от текущего значения КСВ (зеленый - КСВ в норме, желтый и красный - КСВ не в норме).

Примечание. Устойчивая работа РТ обеспечивается при КСВ 1.6 и менее.

Таблица 33 - Текущий КСВ

Текущий КСВ ШС1 ШС2 ШС3 ШС4 ШС5
3.1 и более Красный - - - -
2.1 – 3.0 Красный Красный - - -
1.7 – 2.0 Желтый Желтый Желтый - -
1.4 – 1.6 Зеленый Зеленый Зеленый Зеленый -
1.0 – 1.3 Зеленый Зеленый Зеленый Зеленый Зеленый



Код ошибки передатчика РТ отображается на индикаторах ШС1-ШС4 в соответствии с Таблицей 34 (индикатор светится зеленым светом - ошибка отсутствует, индикатор светится красным светом - ошибка присутствует).

Таблица 34 - Код ошибки передатчика

  Код ошибки передатчика
ШС1 Передатчик РТ не может уменьшить мощность до установленного значения
ШС2 Передатчик РТ не может увеличить мощность до установленного значения
ШС3 Отраженная мощность превышает допустимое значение
ШС4 КСВ превышает допустимое значение



Особенности развертывания и работы РТ «Радиосеть»:

Развертывание РТ необходимо производить на высокостоящих зданиях, стремясь обеспечить минимальную длину высокочастотных кабелей. Одним из возможных мест для такого развертывания являются лифтовые комнаты высотных зданий. В них присутствует электропитание, отопление, относительно сухо.

Поскольку РТ обладает полноценными функциями охранного оборудования происходит одновременная охрана помещения лифтовой комнаты, что выгодно и городским коммунальным службам. На основе данного компромисса можно решить вопрос о размещении РТ в помещении лифтовой комнаты.

Поскольку РТ обладает развитыми функциями самодиагностики необходимо всегда использовать при работе данные режимы, как при развертывании РТ, так и при дальнейшей эксплуатации РСПИ «Радиосеть».
